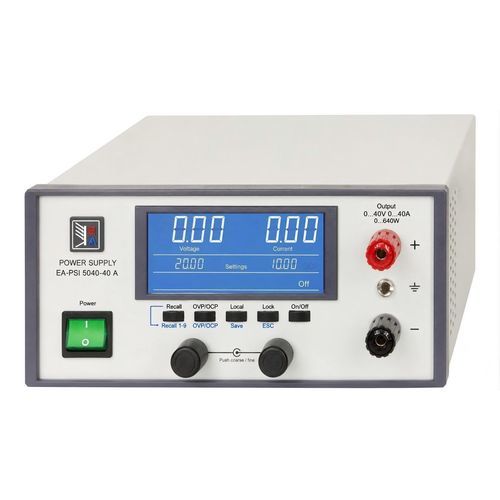

Tischnetzteil EA-PSI 5040-40A

DCEinfachausgangeinstellbar

Übersicht
Das EA-PSI 5040-40A ist ein 640 W mikroprozessorgesteuertes programmierbares DC-Netzgerät im Tischgehäuse, entwickelt für Labor- und industrielle Prüfungen. Es bietet einen universellen AC-Eingang (90–264 V AC, 45–65 Hz) mit aktivem PFC >0.99, bis zu 92% Wirkungsgrad und eine auto-ranging Leistungsstufe für flexiblen Betrieb bei 0–40 V, 0–40 A und bis zu 640 W. Das Gerät liefert präzise, stabile Ausgangswerte, umfassende Schutzfunktionen, vielfältige Fernsteuerungsoptionen sowie ein kompaktes Gehäuse für Prüfstände.

Hauptmerkmale

• Universeller AC-Eingang: 90–264 V AC, 45–65 Hz; aktiver PFC >0.99.
• Hoher Wirkungsgrad: Bis zu 92%.
• Auto-ranging Ausgang: 0–40 V DC, 0–40 A, 0–640 W mit leistungsregelnder Stufe für Spannung/Strom-Kompromiss.
• Präzision & Stabilität: Lastregelung <0.08%, Linienregelung <0.02%, geringe Restwelligkeit (<80 mVpp / <10 mVrms), Ansprechzeit <1 ms.
• Schutzfunktionen: OVP, OCP, OPP, OTP.
• Bedienung & Speicher: Blaues LCD, zwei Drehknöpfe, fünf Tasten, 9 Preset-Speichergruppen.
• Fernsteuerung: Galvanisch isolierte analoge Schnittstelle, USB, Ethernet; SCPI, LabView VIs, Windows-Software.
• Thermomanagement: Temperaturgeregelter Lüfter für leisen, zuverlässigen Betrieb.
• Kompaktes Gehäuse: 200 × 87 × 331 mm, 4,3 kg.
• Normen: SELV (EN 60950) für 40-V-Modelle; EMC EN 55022 Klasse B.

Technische Daten

• Hersteller: EA
• Modell: EA-PSI 5040-40A
• Artikelnummer: HEA3588
• Herstellercode: 05100406
• AC-Eingang: 90–264 V AC, 45–65 Hz
• Power Factor Correction: >0.99 aktiver PFC
• Wirkungsgrad: bis zu 92%
• Ausgangsspannungsbereich: 0–40 V DC
• Ausgangsstrombereich: 0–40 A
• Ausgangsleistung: 0–640 W (auto-ranging Leistungsstufe)
• Charakteristische Kurve: U/I flexiranging (Spannung/Strom-Kompromiss innerhalb Nennleistung)
• Lastregelung Spannung: <0.08%
• Linienregelung Spannung: <0.02%
• Spannungswelligkeit: <80 mVpp / <10 mVrms
• Regelzeit: <1 ms
• Spannungsgenauigkeit: <0.2%
• Stromgenauigkeit: <0.2%
• Leistungsgenauigkeit: <1%
• Schutzfunktionen: OVP, OCP, OPP, OTP
• Anzeige: Blaues LCD zeigt Soll- und Ist-Werte sowie Status
• Speicher: 9 voreingestellte Speichergruppen
• Fernschnittstellen: Galvanisch isolierte analoge Schnittstelle, USB, Ethernet
• Protokolle / Software: SCPI, LabView VIs, Windows-Kompatibilität
• Kühlung: Temperaturgeregelter Lüfter
• Abmessungen (B×H×T): 200 × 87 × 331 mm
• Gewicht: 4,3 kg
• Sicherheit / EMV: SELV (EN 60950) für 40-V-Modelle; EMC EN 55022 Klasse B
• Frontbedienung: Zwei Drehknöpfe und fünf Tasten
• Empfohlene Anwendung: Labor- und industrielle Prüfsysteme, automatisierte Testintegration
