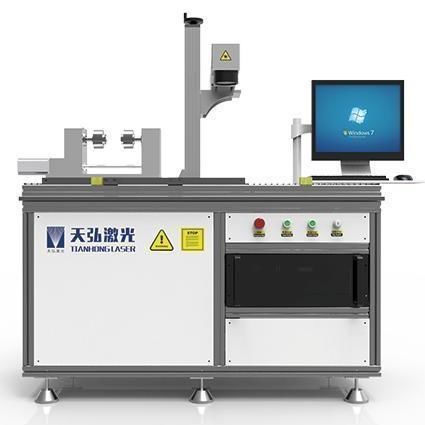

Lasermarkiermaschine TH-Y2-FLMS

für Edelstahlfür zylindrische Werkstückemit Rotationstisch

Produktübersicht
Die Anlage ist für die Medizintechnik konzipiert und dient zum Kennzeichnen präziser Winkel, Maßlinien, Leitungen und Bögen an zylindrischen Edelstahlrohren.

Merkmale

• Besonders geeignet zum Markieren von kontinuierlichen Mustern und Zeichen auf großen winkeligen Flächen
• 360°-Drehung zum Markieren von Texten und Mustern rund um zylindrische Bauteile
• Gleichmäßige Markierung ohne Projektionsverzerrung
• Untere Grenze der Winkelauflösung: 360°/8000
• Maximale Belastbarkeit des Werkstücks: 40 kg

Produkteigenschaften

• Produktname: Cylindrical Laser Marking Machine
• Produkt-ID: 1475857222221844480
• Laserleistung (Optionen): 20W / 30W / 50W / 60W

Beispielabbildungen
Enthält Beispielbilder der Laser-Markiermaschine für Zylinderflächen und Beispielergebnisse der Markierung auf zylindrischen Oberflächen.

Technische Daten

• Gerätemodell: TH-Y2-FLMS
• Laserleistung: 20W / 30W / 50W / 60W
• Laserwellenlänge: 1064 nm
• Spannmethode: Drei-Backen-Futter
• Antriebsart: Servomotor + Spindel
• Positioniergenauigkeit: ±0,05 mm
• Wiederholgenauigkeit: ±0,01 mm
• Stromversorgung: 220V / Single 50A / 20A
• Bearbeitungsbereich: 100 x 100 mm (optional)
• Abmessungen: 1500 x 600 x 1600 mm
