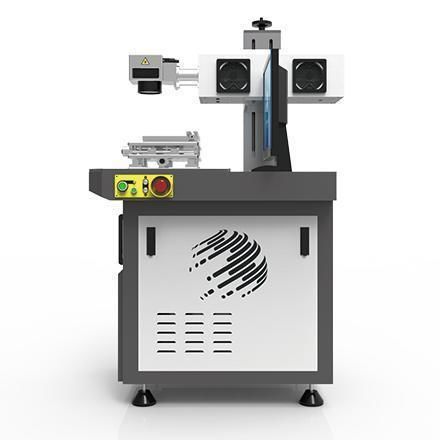

UV-Laser-Markiermaschine TH-UVLMS series

Glasfür Siliziumfür Kunststoff

Produktbeschreibung
Die Serie TH-UVLMS (355 nm) ist für hochpräzises Markieren und Mikro-Bearbeitung auf Glas, Polymermaterialien und anderen Substraten ausgelegt. Sie ermöglicht Oberflächenmarkierung, Mikrobohrungen und Entfernen von Beschichtungen auf metallischen und nichtmetallischen Oberflächen. Typische Anwendungen: Markierung von Verpackungsflaschen und -kartons, flexible Leiterplatten, LCD/TFT-Scribing und Mikrobohrung von Siliziumwafern.

Merkmale

• Ultraviolett-Laser 355 nm mit hoher photoelektrischer Effizienz und wählbarer Ausgangsleistung je Modell (3 W–15 W bei 50 kHz).
• Fortschrittliche Hardware-Steuerung und intelligente Software für geringen Energieverbrauch, stabile Arbeitsweise und hochpräzise Markierergebnisse.
• Vollständige PC-Steuerung mit intuitiver Benutzeroberfläche; kompatibel mit gängiger Grafik- und Markiersoftware für einfache Eingabe von Mustern und Auftragsverwaltung.
• Extrem feiner Lichtfleck und präzise Strahlqualität, geeignet für elektronische Präzisionsbearbeitung und Mikrobohrungen spezieller Materialien.

Spezifikationen (Tabelle)
Gerätemodell: TH-UVLMS3 / TH-UVLMS5 / TH-UVLMS8 / TH-UVLMS10 / TH-UVLMS15
Laserwellenlänge: 355 nm
Laserleistung: 3 W@50 kHz / 5 W@50 kHz / 8 W@50 kHz / 10 W@50 kHz / 15 W@50 kHz
Markierbereich: 100 × 100 mm (optional)
Minimale Zeichenhöhe: 0.15 mm
Markiergeschwindigkeit: ≤ 7000 mm/s
Positionierwiederholgenauigkeit: ±0.003 mm
Minimale Linienbreite: 0.01 mm (materialabhängig) @ F=160 mm
Strahlqualität: ≤ 1.3
Pulswiederholfrequenz / Einzelpulsenenergie (Beispiele): 30–150 kHz / ~100 μJ / 267 μJ / 250 μJ / >300 μJ
Gesamtleistungsaufnahme (modellabhängig): 1000 W / 1000 W / 2500 W / 3000 W / 3000 W
Kühlung (modellabhängig): Luftkühlung / Wasserkühlung / Luftkühlung / Wasserkühlung / Wasserkühlung

Musteranzeige
Beispielbilder zeigen typische Markierergebnisse und Anwendungsbeispiele für UV-Laserkennzeichnung auf verschiedenen Materialien.

Technische Daten

• Produktname: UV-Laser-Markiermaschine
• Produkt-ID: 1475857206505787392
• Modell / Serie: TH-UVLMS series
• Laserwellenlänge: 355 nm
• Verfügbare Laserleistungsoptionen: 3 W, 5 W, 8 W, 10 W, 15 W (angegeben bei 50 kHz)
• Typischer Markierbereich: 100 × 100 mm (optional)
• Minimale Zeichenhöhe (typisch): 0.15 mm
• Maximale Markiergeschwindigkeit: ≤ 7000 mm/s
• Positionierwiederholgenauigkeit: ±0.003 mm
• Minimale Linienbreite (materialabhängig): 0.01 mm (getestet @ F=160 mm)
• Strahlqualität: ≤ 1.3
• Typische Pulsfrequenz: 30–150 kHz
• Beispiele Einzelpulsenenergie (variiert nach Modell): ca. 100 μJ / 267 μJ / 250 μJ / >300 μJ
• Gesamtleistungsaufnahme (variiert nach Modell): von 1000 W bis 3000 W
• Kühlung: Luft- oder Wasserkühlung je nach Modell/Konfiguration
