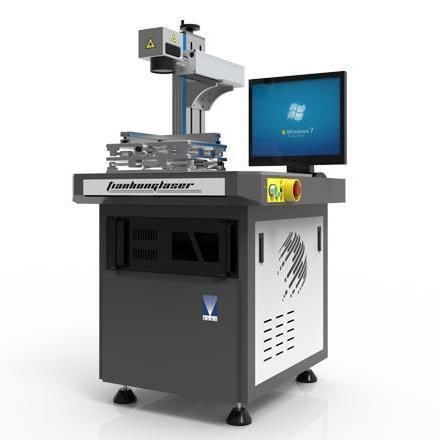

Faserlaser-Markiermaschine TH-FLMS series

MOPA-LaserPapierMetall

Produktbeschreibung
Die Faserlaser-Markiermaschinen TH-FLMS wurden für hochpräzises, hochgeschwindigkeits Markieren und Codieren von Kunststoffen, elektronischen Bauteilen, Chips, farbigem Papier und Lebensmittelverpackungen entwickelt. Geeignet für Anwendungen, die feine Details und Tiefensteuerung erfordern, wie Uhren, Formenbau und Bitmap-Markierung; ebenfalls anwendbar für Oberflächenoxidation von Aluminium-Magnesium-Legierungen.

Merkmale

• Kompatibel mit Faserlaserquellen von IPG, SPI, Raycus und anderen; Reflektionsschutzfunktion und hohe Spitzenleistung mit MTBF bis zu 100.000 Stunden.
• Kompakte Bauweise zur Inline-Integration in Produktionslinien; hohe Arbeitsfrequenz zur Steigerung des Markierdurchsatzes.
• Vollständige PC-Steuerung mit intuitiver Benutzeroberfläche; unterstützt gängige Formate zum einfachen Import von Mustern und Daten.
• Single-Mode-Ausgang und feine Spotgröße für präzise, hochauflösende Markierungen.
• Typische Anwendungsbereiche: Markierung von Kunststofftasten/-knöpfen, Inline-Markierung von elektronischen Geräten und Chips, Laser-Codierung von farbigem Papier und Lebensmittelverpackungen, Uhrenkomponenten, Formenbau und Bitmap-Markierung.

Musteranzeige
Bereitgestellte Muster zeigen die typische Markierqualität und die erreichbaren Detailstufen für verschiedene Materialien und Parameter.

Spezifikationen (Tabelle)
modell: TH-FLMS20 | TH-FLMS30 | TH-FLMS50 | TH-FLMS100 | TH-FLMS200 | TH-FLMSMP20 | TH-FLMSMP30 | TH-FLMSMP60
wellenlänge: 1064 nm
laser: Faserlaser (Standardmodelle) | MOPA-Laser (MP-Modelle)
laserleistung: 20W | 30W | 50W | 100W | 200W | 20W | 30W | 50W
kühlung: luftgekühlt
markierbereich: 100x100 mm (optional)
wiederholgenauigkeit: ±0,003 mm
minimale linienbreite: 0,045 mm
energie pro punkt: 1,5 mJ
strahlqualität: ≤1,2 (Faser) | ≤1,3 (einige MOPA) | ≤1,5 (MP Hochleistung)
pulsbreite: 100 ns (Faser) | 2–350 ns (MOPA)
pulswiederholfrequenz: 20–200 kHz (Faser) | 1–4000 kHz (MOPA)
gravurgeschwindigkeit: ≤7000 mm/s
schutzart: IP54

Technische Daten

• Produktname: Faserlaser-Markiermaschine
• Produkt-ID: 1475857059197636608
• Modellfamilie: TH-FLMS Serie (enthält TH-FLMS20 / 30 / 50 / 100 / 200 und TH-FLMSMP Varianten)
• Wellenlänge: 1064 nm
• Lasertypen: Faserlaser (Standard) und MOPA-Laser (MP-Varianten)
• Verfügbare Laserleistungen: 20W, 30W, 50W, 100W, 200W (modellabhängig)
• Kühlung: luftgekühlt
• Standard-Markierfläche: 100 x 100 mm (optional)
• Positionierungswiederholgenauigkeit: ±0,003 mm
• Minimale Linienbreite: 0,045 mm
• Einzelpunktenergie: 1,5 mJ
• Strahlqualität (M2): ≤ 1,2 / ≤ 1,3 / ≤ 1,5 je nach Modell
• Pulsbreite: 100 ns (Faser) oder 2–350 ns (MOPA)
• Pulswiederholfrequenz: 20–200 kHz (Faser) oder 1–4000 kHz (MOPA)
• Maximale Gravurgeschwindigkeit: ≤ 7000 mm/s
• Schutzart: IP54
