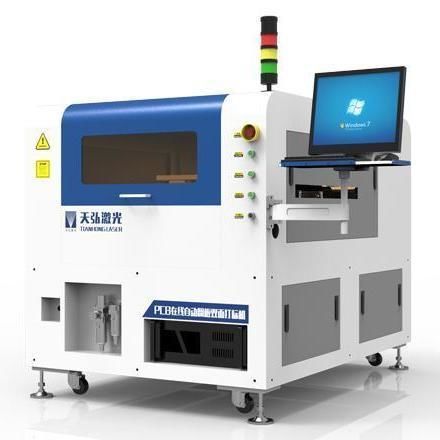

Faserlaser-Codiergerät TH-PCB-M series

CO2-LaserUV-LaserPCB

Produktübersicht
Intelligentes Steuerungssystem für die hochproduktive Leiterplattenkennzeichnung mit hoher Präzision. Verwendet einen hochgeschwindigkeits digitalen Galvanometer und wählbare Laserquellen (CO2, Grün, UV, Faser) für schnelle, reproduzierbare Markierungen in kontinuierlichen Produktionsumgebungen.

Grunddaten

• Produktname: Fully Automatic Double-sided Laser Coding System For PCB
• Produkt-ID: 1475857209341136896
• Laserleistung (auf der Seite angegebenes Spektrum): 3W-30W
• Bearbeitungsformat: 100mm*100mm (Feldlinse optional)

Funktionen

• Intelligente Steuerung mit automatischem Scan und Fehleralarmfunktionen; ausgelegt für stabilen Dauereinsatz und Umweltkonformität
• Hochgeschwindigkeits-Galvanometer kombiniert mit leistungsstarken Laserquellen für schnelle und präzise Markierungen; geeignet für 24/7-Betrieb
• Windows-basierte Steuerungssoftware kompatibel mit CorelDRAW, AutoCAD und gängigen Grafik-/Textformaten (PLT, PCX, BMP, DXF); direkte Unterstützung von SHX- und TTF-Schriften
• Ausgestattet mit PLC für I/O-Signalübertragung zu Kundenlade-/Entnahmeeinrichtungen
• Unterstützt MES-Systemintegration zur Produktionsrückverfolgbarkeit

Beispielanzeige
Beispielhafte PCB-Markierungen werden bereitgestellt, um typische Markierungsergebnisse und Code-Lesbarkeit zu zeigen.

Technische Daten

• Gerätemodelle: TH-PCB-M10; TH-PCB-M6; TH-PCB-M3; TH-PCB-M5; TH-PCB-M20; TH-PCB-M30
• Laserlichtquelle: TH-PCB-M10: CO2; TH-PCB-M6: grün; TH-PCB-M3: UV; TH-PCB-M5: UV; TH-PCB-M20: faser; TH-PCB-M30: faser
• Obere Grenze Durchschnittsleistung Laser: TH-PCB-M10: 10W; TH-PCB-M6: 6W; TH-PCB-M3: 3W; TH-PCB-M5: 5W; TH-PCB-M20: 20W; TH-PCB-M30: 30W
• Markiergeschwindigkeit: ≤ 7000 mm/s (alle Modelle)
• Wiederholmarkiergenauigkeit: ±0,01 mm (alle Modelle)
• Maximaler Gravurbereich: 100 mm * 100 mm (Feldlinse optional) (alle Modelle)
• Minimale Linienbreite: 0,1 mm (alle Modelle)
• Anwendbare Leiterplattengrößen: Min 50 mm * 50 mm; Max 510 mm * 460 mm (alle Modelle)
• Anwendbare Leiterplattendicke: 0,8 mm - 5 mm (alle Modelle)
• Zulässiges PCB-Gewicht: ≤ 0,4 kg (alle Modelle)
• QR-Code-Markierbereich: 1,5 mm * 1,5 mm - 10 mm * 10 mm (alle Modelle)
• Beispiele QR-Code Kapazität: 1,5×1,5 mm / 15 Zeichen; 2×2 mm / 25 Zeichen; 3×3 mm / 50 Zeichen; 5×5 mm / 100 Zeichen (alle Modelle)
• Druckausbeute: 100% (alle Modelle)
• X/Y-Achsbewegungsgeschwindigkeit: 300 mm/s (alle Modelle)
