Produktname
Diese Anlage ist hauptsächlich für das Ätzen von Grafiken und Logos in Halbleiterwafern bestimmt und verwendet präzise Positionierungs- und Identifizierungssysteme, um die automatische Identifizierung der bearbeiteten Teile zu realisieren. Weit verbreitet beim Ätzen von Grafiken und Logos in Halbleiterscheiben.
Merkmale
- Entwickelt für Grafik- und Logoätzung auf Halbleiterwafern.
- Nutzt präzise Positionierung und Erkennung (CCD-Konturpositionierung) zur automatischen Identifizierung von Werkstücken.
- Unterstützt automatisches Pick-and-Place mit mehrachsigen Robotern oder Handhabungsmodulen, um eine vollautomatische Verarbeitung zu erreichen.
- Weiter Einsatz in Wafer-Grafik- und Logoätzprozessen.
Musteranzeige
- Muster der Wafermarkierung
- Muster der Waferrillung
Spezifikationen (Tabelle)
Gerätemodell | Lasertyp | Laserwellenlänge | Laserleistung | Standardpositionsgenauigkeit | Reclaimer | Targeting | Maschinenabmessungen | Laserlebensdauer
TH-JYA-FLMS20 / TH-JYB-FLMS20 | Infrarot IR | 1064nm | 20W / 30W | ±0,1mm | Sechs-Achsen-Manipulator | CCD-Konturpositionierung (CCD) | 1200x1600x2000mm | 100.000 Stunden
TH-JYB-FLMS3 / TH-JYB-FLMS5 | UV | 355nm | 3W / 5W | ±0,1mm | Mehrachsiges Servomodul | CCD-Konturpositionierung (CCD) | 1280x850x1700mm | 15.000 Stunden
Anmerkungen
Commodity ID auf der Quelle aufgeführt: 1475857210771394560.
Caractéristiques / spécifications techniques

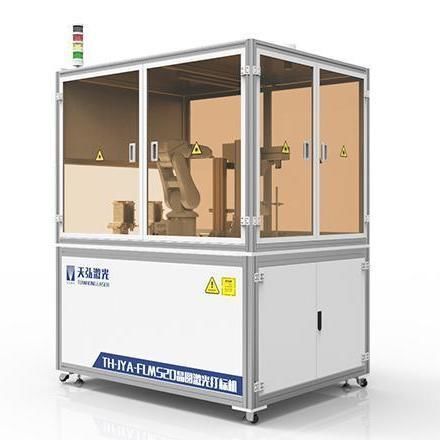

- Produkt: Vollautomatische Wafer-Laserbeschriftungsmaschine
- Verfügbare Gerätemodelle: TH-JYA-FLMS20, TH-JYB-FLMS20, TH-JYB-FLMS3, TH-JYB-FLMS5
- Lasertypen: Infrarot (IR) und UV
- Laserwellenlängen: 1064 nm (IR), 355 nm (UV)
- Laserleistungsoptionen: 3W, 5W, 20W, 30W
- Standard-Positioniergenauigkeit: ±0,1 mm
- Aufnahme/Handhabung: Sechs-Achsen-Manipulator (IR-Modelle) oder Multi-Achsen-Servomodul (UV-Modelle)
- Zielerfassungs-/Positionierungssystem: CCD-Konturpositionierung (CCD)
- Maschinenabmessungen (ca.): IR-Modelle 1200 x 1600 x 2000 mm; UV-Modelle 1280 x 850 x 1700 mm
- Laserlebensdauer: IR-Modelle ~100.000 Stunden; UV-Modelle ~15.000 Stunden
- Typische Anwendungen: Ätzen/Markieren von Grafiken und Logos auf Halbleiterwafern; automatisierte Bestückung und vollautomatische Verarbeitung
