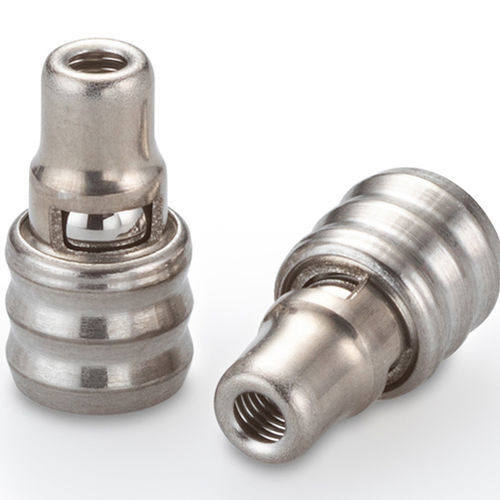

Patronen-Rückschlagventil CCPI series

Push-inEdelstahl

Dieses Rückschlagventil im Patronenstil bietet eine optimierte Durchflusskapazität für seine Größe. Das einzigartige Stacheldesign ermöglicht eine einfache "Einpress"-Installation in Kunststoffgehäuse und -armaturen, was die Retention sicherstellt und jegliche Umgehungsleckage verhindert. Das Ventil kann in beide Richtungen installiert werden und bietet Vorwärts- oder Rückflussfähigkeiten. Das vollständig aus Edelstahl gefertigte Ventil bietet Kompatibilität mit einer Vielzahl von Flüssigkeiten und Gasen. Ein hochwertiger Metallsitz bietet geringe Leckage, wiederholbaren Öffnungsdruck und eine lange Lebensdauer. Das Ventil wird zu 100 % funktional getestet, um die Leistung sicherzustellen. - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 6,60 mm - Lohm-Rate: 75 Lohms - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial - Ventilsitztyp: Metall auf Metall Merkmal | Spezifikation --- | --- Lohm-Rate | 75 Lohms Leckage | 20 SCCM (max) bei 172 kPa (25 psid) auf Luft Maximaler Arbeitsdruck | Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen KOMPONENTE | MATERIAL --- | --- Körper | Edelstahl 303 Käfig | Edelstahl 305 Feder | Edelstahl 302 Kugel | Edelstahl 440C Teilenummern & Spezifikationen: TEILENUMMER | LOHM-RATE | ÖFFNUNGSDRUCK | INSTALLATIONSLOCH-ZEICHNUNGSNUMMER --- | --- | --- | --- CCPI6510000S | 75 Lohms | 0 kPa (Keine Feder) | 1INST085542S CCPI6510004S | 75 Lohms | 4 ± 3 kPa (0,6 ± 0,4 psid) | 1INST085542S CCPI6510007S | 75 Lohms | 7 ± 5 kPa (1 ± 0,7 psid) | 1INST085542S CCPI6510014S | 75 Lohms | 14 ± 5 kPa (2 ± 0,7 psid) | 1INST085542S CCPI6510040S | 75 Lohms | 40 ± 15 kPa (6 ± 2,2 psid) | 1INST085542S CCPI6510069S | 75 Lohms | 69 ± 17,3 kPa (10 ± 2,5 psid) | 1INST085542S Ersatzteile & Zubehör: TEILENUMMER | BESCHREIBUNG --- | --- CCRT0086564S | Vorwärts 6,5 mm Einpress-Installationswerkzeug CCRT0056802S | Rückwärts 6,5 mm Einpress-Installationswerkzeug Hauptmerkmale / Technische Spezifikationen: - Rückschlagventil im Patronenstil - Optimierte Durchflusskapazität für die Größe - Stacheldesign für einfache Einpress-Installation - Verhindert Umgehungsleckage - Bidirektionale Installation (Vorwärts- oder Rückfluss) - Vollständig aus Edelstahl gefertigt (303, 305, 302, 440C) - Metallsitz für geringe Leckage - Wiederholbarer Öffnungsdruck - 100 % funktional getestet - Durchmesser: 6,60 mm - Lohm-Rate: 75 Lohms - Leckage: 20 SCCM (max) bei 172 kPa (25 psid) auf Luft - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen - Montage: Einpressen - In Kunststoff
