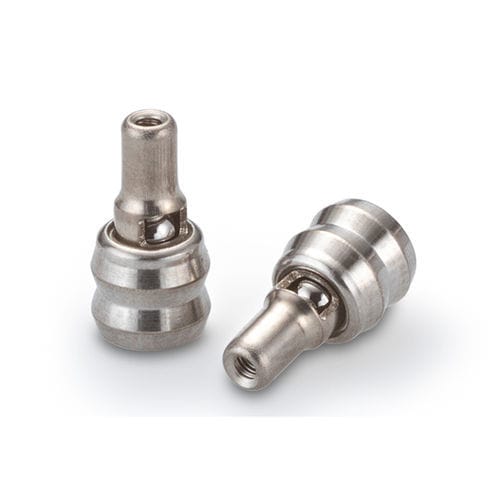

Patronen-Rückschlagventil CCPI series

Push-inEdelstahl

Dieses Kartuschen-Rückschlagventil bietet eine optimierte Durchflusskapazität für seine Größe. Das einzigartige Stacheldesign ermöglicht eine einfache „Einpress“-Installation in Kunststoffgehäuse und -armaturen, die den Halt gewährleistet und jegliche Umgehungsleckage verhindert. Das Ventil kann in beide Richtungen installiert werden und bietet Vorwärts- oder Rückwärtsflussfähigkeiten. Das vollständig aus Edelstahl gefertigte Ventil bietet Kompatibilität mit einer Vielzahl von Flüssigkeiten und Gasen. Ein hochwertiger Metallsitz bietet geringe Leckage, wiederholbaren Öffnungsdruck und lange Lebensdauer. Das Ventil wird zu 100 % funktional getestet, um die Leistung sicherzustellen. - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 4,69 mm - Lohm-Rate: 250 Lohms - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial - Ventilsitztyp: Metall auf Metall Allgemeine Leistung - Lohm-Rate: 250 Lohms - Leckage: 10 SCCM (max) bei 172 kPa (25 psid) in Luft - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen Materialien - Gehäuse: 303 Edelstahl - Käfig: 305 Edelstahl - Feder: 302 Edelstahl - Kugel: 440C Edelstahl Teilenummern & Spezifikationen - CCPI4510000S: 250 Lohms, 0 kPa (ohne Feder), 1INST055825S - CCPI4510004S: 250 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), 1INST055825S - CCPI4510007S: 250 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), 1INST055825S - CCPI4510014S: 250 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), 1INST055825S - CCPI4510040S: 250 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), 1INST055825S - CCPI4510069S: 250 Lohms, 69 ± 17,3 kPa (10 ± 2,5 psid), 1INST055825S Ersatzteile & Zubehör - CCRT0055034S: Vorwärts 4,5 mm Einpress-Installationswerkzeug - CCRT0055036S: Rückwärts 4,5 mm Einpress-Installationswerkzeug - Durchflusskurve, Querschnittsansicht, Maßansicht, Installationslochdetails: Siehe Bilder in der Galerie für Referenzzeichnungen und Leistungskurven. Wichtige technische Spezifikationen: - Montage: Einpressen (in Kunststoff) - Durchmesser: 4,69 mm - Lohm-Rate: 250 Lohms - Leckage: 10 SCCM (max) bei 172 kPa (25 psid) in Luft - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen - Ventilsitztyp: Metall auf Metall - Gehäusematerial: 303 Edelstahl - Käfigmaterial: 305 Edelstahl - Federmaterial: 302 Edelstahl - Kugelmaterial: 440C Edelstahl
