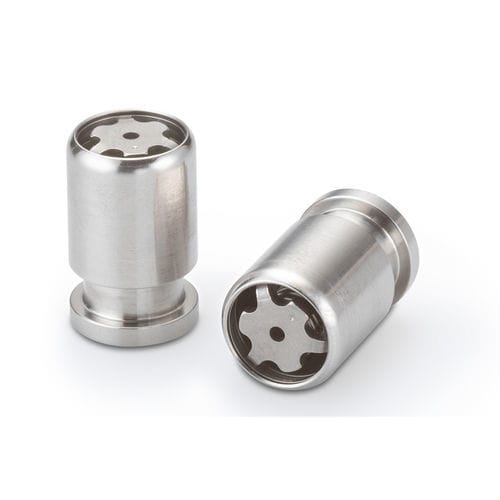

Patronen-Rückschlagventil CKBA series

VentilStahl

Dieses Rückschlagventil im Patronenstil hat einen Durchmesser von nur 0,483 Zoll und eine Länge von 0,76 Zoll. Sein einzigartiges Design maximiert den freien Durchfluss in einem sehr kurzen, kompakten Paket. Das Ventil ist ideal für Anwendungen mit Durchflussraten von bis zu 22 GPM. - Rückschlagventile im Kolbenstil - Durchmesser: 0,5 Zoll - Lohm-Rate: 14 Lohms max - Betriebsdrücke: Bis zu 5000 psi - Leckage: 1 Tropfen / Stunde bei 5000 psi Allgemeine Leistung - Maximale Leckage in geprüfter Richtung bei 5 psid: 1 Tropfen / Minute - Maximale Leckage in geprüfter Richtung bei 1000-5000 psid: 1 Tropfen / Stunde - Lohm-Rate bei 15 psid und höher: 14 Lohms maximal - Nennsystemdruck: Bis zu 5000 psi - Nominalgewicht: 9 Gramm - Testflüssigkeit: MIL-PRF-83282 bei 85°F Materialien - Körper: 15-5PH CRES, AMS 5659 - Kolben: 440C CRES, AMS 5630 - Feder: 17-7PH CRES, AMS 5678 - Halter: 304 CRES, QQ-P-35 - Käfig: 304 CRES, ASTM A 666 - Finish: Alle CRES-Teile passiviert. Teilenummern & Spezifikationen - CKBA0500601A: Öffnungsdruck (psid): 1,5 Maximum, Lohm-Rate: 14 Lohms Maximum - CKBA0500605A: Öffnungsdruck (psid): 5 ± 3, Lohm-Rate: 14 Lohms Maximum Zusätzliche technische Bilder - Durchflusskurve: Ventilleistung auf MIL-PRF-83282 bei 85°F - Querschnittsansicht: Konfiguration des freien Durchflusses nach vorne - Maßansicht: Alle Maße sind in Zoll - Installationslochdetails: Alle Maße sind in Zoll Wichtige Produktfakten - Rückschlagventile im Kolbenstil - Durchmesser: 0,5 Zoll - Lohm-Rate: 14 Lohms max - Betriebsdrücke: Bis zu 5000 psi - Leckage: 1 Tropfen / Stunde bei 5000 psi
