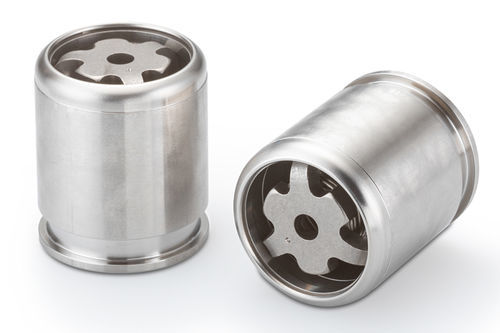

Patronen-Rückschlagventil CKBA series

VentilEdelstahl

Dieses Rückschlagventil im Patronenstil hat einen Durchmesser von nur 0,989 Zoll und eine Länge von 1,1 Zoll. Sein einzigartiges Design maximiert den freien Durchfluss in einem sehr kurzen, kompakten Paket. Es ist ideal für Anwendungen mit Durchflussraten von bis zu 80 GPM. - Rückschlagventile im Kolbenstil - Durchmesser: 1 Zoll - Lohm-Rate: 3,5 Lohms max - Betriebsdrücke: Bis zu 5000 psi - Leckage: 1 Tropfen / Stunde bei 5000 psi Allgemeine Leistung - Maximale Leckage in geprüfter Richtung bei 5 psid: 1 Tropfen / Minute - Maximale Leckage in geprüfter Richtung bei 1000-5000 psid: 1 Tropfen / Stunde - Lohm-Rate bei 15 psid und mehr: 3,5 Lohms Maximum - Nominaler Systemdruck: Bis zu 5000 psi - Nominalgewicht: 55 Gramm - Testflüssigkeit: MIL-PRF-83282 bei 85°F Materialien - Gehäuse: 15-5PH CRES (AMS 5659) - Kolben: 440C CRES (AMS 5630) - Feder: 17-7PH CRES (AMS 5678) - Halter: 304 CRES (QQ-P-35) - Käfig: 304 CRES (ASTM A 666) - Finish: Alle CRES-Teile passiviert. Teilenummern & Spezifikationen - CKBA1000601A: Öffnungsdruck (psid): 1,5 Maximum, Lohm-Rate: 3,5 Lohms Maximum - CKBA1000605A: Öffnungsdruck (psid): 5 ± 3, Lohm-Rate: 3,5 Lohms Maximum Bilder - Durchflusskurve: Ventilleistung auf MIL-PRF-83282 bei 85°F - Querschnittsansicht - Maßansicht: Alle Maße sind in Zoll. - Installationslochdetails: Alle Maße sind in Zoll. Wichtige Produktfakten - Rückschlagventile im Kolbenstil - Durchmesser: 1 Zoll - Lohm-Rate: 3,5 Lohms max - Betriebsdrücke: Bis zu 5000 psi - Leckage: 1 Tropfen / Stunde bei 5000 psi Eigenschaften / Technische Spezifikationen - Rückschlagventil im Patronenstil - Durchmesser: 0,989 Zoll - Länge: 1,1 Zoll - Durchflussrate: bis zu 80 GPM - Maximale Leckage: 1 Tropfen/min bei 5 psid, 1 Tropfen/Stunde bei 1000-5000 psid - Lohm-Rate: 3,5 Lohms max bei 15 psid und mehr - Nominaler Systemdruck: bis zu 5000 psi - Nominalgewicht: 55 Gramm - Testflüssigkeit: MIL-PRF-83282 bei 85°F - Gehäusematerial: 15-5PH CRES (AMS 5659) - Kolbenmaterial: 440C CRES (AMS 5630) - Federmaterial: 17-7PH CRES (AMS 5678) - Haltermaterial: 304 CRES (QQ-P-35) - Käfigmaterial: 304 CRES (ASTM A 666) - Finish: Alle CRES-Teile passiviert - Verfügbare Teilenummern: CKBA1000601A, CKBA1000605A
