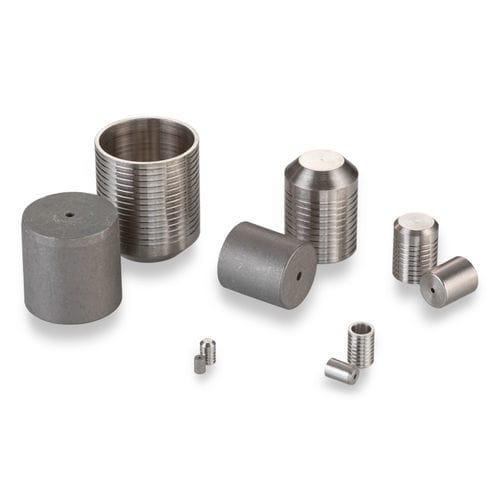

Zylinderförmiger Stopfen PLGA1871400A

GewindeNickellegierungForm

Dieses Mitglied unserer klassischen Lee Plug-Familie besteht aus Monel, einer Nickellegierung, die in einer Vielzahl von Anwendungen außergewöhnliche Korrosionsbeständigkeit bietet. Lee-Plugs sind nach wie vor die einfachste und erfolgreichste Methode zum Abdichten von quergebohrten Löchern. Bei der Installation des Stifts bewirkt die kontrollierte Expansion, dass die Ländereien und Rillen des Plugs in das umgebende Material „beißen“ und unabhängige Dichtungen und Halteringe bilden. Die Größen reichen von 0,093 bis 0,656 Zoll. - Plug-Durchmesser: 0,187 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,156 Zoll - Prüfdruck: 28.000 psi - Plug-Material: Monel - Gehäusematerial: Monel Allgemeine Leistung - Prüfdruck (psi x 1000): Klasse 1: 18, Klasse 2: 24, Klasse 3: 28 Materialien - Stift: R405 Monel, Spezifikation: QQ-N-281, Finish: Wachs - Plug: R405 Monel, Spezifikation: QQ-N-281, Finish: - Teilenummern & Spezifikationen - Teilenummer: PLGA1871400A, Größe: Lang, D Max.: 0,1875, D Min.: 0,1866, C Nom.: 0,26, M Nom.: 0,235, K Nom.: 0,154, L Nom.: 0,181, Gewicht (g): 0,95, A Min.: 0,253, N Dia. Ref.: 0,156, W Min.: 0,063, Ream Dia. Klasse 1: 0,1875 - 0,19, Ream Dia. Klasse 2: 0,1875 - 0,189, Ream Dia. Klasse 3: 0,1875 - 0,188 Ersatzteile & Zubehör - Teilenummer: CUTA1870203A, Beschreibung: Installationswerkzeugsatz - Teilenummer: CUTA1870103B, Beschreibung: Extraktionswerkzeugsatz - Teilenummer: CUTA1871103A, Beschreibung: Messgerät - Teilenummer: PLGA1971400A, Beschreibung: Langer übergroßer Lee Plug - Für Abmessungen siehe Registerkarte Teilenummern & Spezifikationen. - Für weitere Informationen: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite A34 - CAD-Hülle: 187 Monel Lee Plug Langmodell (Download erfordert Formularübermittlung) - Installationsverfahren: PS 203 REV L: Designkriterien und Installations- und Extraktionsverfahren für Lee Plug-Expansionsplugs (Download erfordert Formularübermittlung) - Installations- und Fertigungswerkzeuge: CUTA1870203A: Plug-Installationswerkzeug, CUTA1870103B: Plug-Extraktionswerkzeugsatz, CUTA1871103A: Plug-Messgerät (Downloads erfordern Formularübermittlung) - Produktvideo: Übersicht über die Funktionen und Vorteile des Lee Plug-Expansionsplugs - Artikel: Dual Sealing A.F.O.® Plugs bieten Vorlade- und Entlüftungsfunktionen - Alle Abmessungen sind in Zoll. Diese Informationen dienen nur als Referenz. Wichtige Produktfakten: - Plug-Durchmesser: 0,187 Zoll - Max. abdichtbarer Durchgangsdurchmesser: 0,156 Zoll - Prüfdruck: 28.000 psi - Plug-Material: Monel - Gehäusematerial: Monel
