Patronen-Rückschlagventil CCPI series

Push-infür Plastikgehäusefür medizinische Anwendung

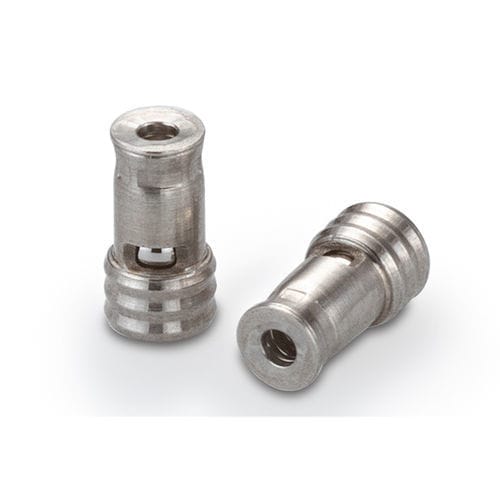

Dieses Kartuschen-Rückschlagventil ist speziell für die Installation in vielen gängigen medizinischen Armaturen und Kunststoffgehäusen konzipiert. Das Ventil kann in beide Richtungen installiert werden und bietet Vorwärts- oder Rückflussmöglichkeiten. Das Ventil besteht vollständig aus Edelstahl, was eine Kompatibilität mit einer Vielzahl von Flüssigkeiten und Gasen gewährleistet. Darüber hinaus ist es mit einer Keramikkugel für verbesserte Korrosionsbeständigkeit erhältlich. Ein hochwertiger Metallsitz sorgt für geringe Leckage, wiederholbaren Öffnungsdruck und lange Lebensdauer. Das Ventil wird zu 100 % funktional getestet, um die Leistung sicherzustellen. - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 2,54 mm - Lohm-Rate: 750 Lohms - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial - Ventilsitztyp: Metall auf Metall Allgemeine Leistung - Lohm-Rate: 750 Lohms - Leckage: 10 SCCM (max) bei 500 kPa (72,5 psid) auf Luft - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen Materialien - Gehäuse: 303 Edelstahl - Stop: 303 Edelstahl - Feder: 302 Edelstahl - Kugel: 440C Edelstahl oder Keramik Teilenummern & Spezifikationen - CCPI2510000S: 750 Lohms, 0 kPa (ohne Feder), 440C Edelstahl, 1INST012735S - CCPI2510004S: 750 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), 440C Edelstahl, 1INST012735S - CCPI2510007S: 750 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), 440C Edelstahl, 1INST012735S - CCPI2510014S: 750 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), 440C Edelstahl, 1INST012735S - CCPI2510040S: 750 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), 440C Edelstahl, 1INST012735S - CCPI2580000S: 750 Lohms, 0 kPa (ohne Feder), Keramik, 1INST012735S - CCPI2580004S: 750 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), Keramik, 1INST012735S - CCPI2580007S: 750 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Keramik, 1INST012735S - CCPI2580014S: 750 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Keramik, 1INST012735S - CCPI2580040S: 750 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Keramik, 1INST012735S Ersatzteile & Zubehör - CCRT0024277S: 2,5 mm Einpress-Werkzeug für Vorwärtsinstallation - CCRT0048048S: 2,5 mm Einpress-Werkzeug für Rückwärtsinstallation - Durchflusskurve, Querschnitt, Maß- und Installationslochdetails: Siehe Bilder in der Galerie für Referenzzeichnungen und Leistungskurven. Wichtige Produktfakten: - Montagekonfiguration: Einpressen - In Kunststoff - Durchmesser: 2,54 mm - Lohm-Rate: 750 Lohms - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial - Ventilsitztyp: Metall auf Metall Installationsverfahren: - Vorwärts- und Rückwärtsinstallationsverfahren verfügbar (siehe Dokumente). - Installations- und Fertigungswerkzeuge: Vorwärts-Werkzeug-Zeichnungsnummer: CCRT0024277S, Rückwärts-Werkzeug-Zeichnungsnummer: CCRT0048048S CAD-Hülle: - 2,5 mm Einpress-Rückschlagventilmodell verfügbar (siehe CAD-Abschnitt). Handbuch: - Industrielles MikroHydraulik-Handbuch für Automobil- und Industrielösungen (siehe Dokumente). Technische Spezifikationen / Merkmale: - Kartuschen-Rückschlagventil für medizinische Armaturen und Kunststoffgehäuse - Bidirektionale Installation (Vorwärts- oder Rückfluss) - Vollständig aus Edelstahl; optionale Keramikkugel - Geringe Leckage, wiederholbarer Öffnungsdruck, lange Lebensdauer - 100 % funktional getestet - Gehäuse: 303 Edelstahl - Stop: 303 Edelstahl - Feder: 302 Edelstahl - Kugel: 440C Edelstahl oder Keramik - Lohm-Rate: 750 Lohms - Leckage: 10 SCCM (max) bei 500 kPa (72,5 psid) auf Luft - Maximaler Arbeitsdruck: Abhängig vom Gehäusematerial, der Konfiguration und den Betriebsbedingungen
