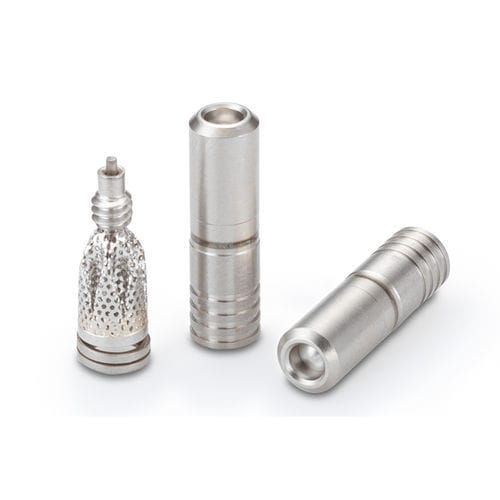

Rückschlagventil CKFA series

Miniatur

Dieses Miniatur-Rückschlagventil hat einen Durchmesser von nur 0,187 Zoll und eine Länge von 0,62 Zoll. Dieses Ventil verfügt über ein Kolbendesign, um den freien Durchfluss in eine Richtung zu maximieren und den Durchfluss in die andere Richtung zu verhindern. Es ist ideal für Anwendungen mit Durchflussraten von bis zu 3 GPM. Ein integriertes Sicherheitsgitter ist für erhöhten Schutz gegen Verunreinigungen verfügbar. - Kolben-Rückschlagventile - Durchmesser: 0,187 Zoll - Lohm-Rate: 100 Lohms max - Betriebsdrücke: Bis zu 4000 psi - Leckage: 1 Tropfen / Stunde bei 4000 psi Allgemeine Leistung - Öffnungsdruck: 5 ± 3 oder 1 ± 0,5 psid - Maximale Leckage in geprüfter Richtung bei 5 psid: 1 Tropfen / Minute - Maximale Leckage in geprüfter Richtung bei 1000-4000 psid: 1 Tropfen / Stunde - Lohm-Rate bei 15 psid und höher: Ungesiebt: 100 Lohms, Gesiebt: 140 Lohms - Nomineller Systemdruck: Bis zu 4000 psi - Nominalgewicht: Ungesiebt: 1,4 Gramm, Gesiebt Vorwärts: 1,8 Gramm, Gesiebt Rückwärts: 1,55 Gramm - Verfügbare Sieblochgröße: 0,015 Zoll Nominal - Testflüssigkeit: MIL-PRF-83282 bei 85°F Materialien - Gehäuse: 304 CRES, AMS 5639 - Stift: 17-4PH CRES, AMS 5643 - Kolben: 15-5PH CRES, AMS 5659 - Feder: 17-7PH CRES, AMS 5678 - Federsitz: 304 CRES, AMS 5639 - Sieb (nur rückwärts gesiebte Version): 303 CRES, QQ-S-763C - Sieb (nur vorwärts gesiebte Version): 304L CRES, ASTM A 666 - Lötung (nur vorwärts gesiebte Version): AMS 4774 - Pfosten (nur vorwärts gesiebte Version): 303 CRES, QQ-S-763C Oberfläche: Alle CRES-Teile passiviert. Stifte sind vorgewachst. Nicht entfetten. Nicht schmieren. Teilenummern & Spezifikationen - CKFA1876205A: Öffnungsdruck: 5 ± 3, Lohm-Rate: 100 Lohms Maximum, Flussrichtung: Vorwärts - CKFA1876201A: Öffnungsdruck: 1 ± 0,5, Lohm-Rate: 100 Lohms Maximum, Flussrichtung: Vorwärts - CKRA1876205A: Öffnungsdruck: 5 ± 3, Lohm-Rate: 100 Lohms Maximum, Flussrichtung: Rückwärts - CKRA1876201A: Öffnungsdruck: 1 ± 0,5, Lohm-Rate: 100 Lohms Maximum, Flussrichtung: Rückwärts - CKFA1875205A: Öffnungsdruck: 5 ± 3, Lohm-Rate: 140 Lohms Maximum, Sieblochgröße: 0,015, Flussrichtung: Vorwärts - CKFA1875201A: Öffnungsdruck: 1 ± 0,5, Lohm-Rate: 140 Lohms Maximum, Sieblochgröße: 0,015, Flussrichtung: Vorwärts - CKRA1875205A: Öffnungsdruck: 5 ± 3, Lohm-Rate: 140 Lohms Maximum, Sieblochgröße: 0,015, Flussrichtung: Rückwärts - CKRA1875201A: Öffnungsdruck: 1 ± 0,5, Lohm-Rate: 140 Lohms Maximum, Sieblochgröße: 0,015, Flussrichtung: Rückwärts Ersatzteile & Zubehör - CUTA1870110C: Installations- / Extraktionswerkzeugsatz - CKFA1870005A: Ersatzstift - CUTA1870228C: Vorwärts-Sieb-Installations- / Extraktionswerkzeugsatz - FSSA1870150B: Ersatz-Vorwärtssieb - Durchflusskurven und Querschnittsansichten für ungesiebte und gesiebte Konfigurationen verfügbar. - Maß- und Installationslochdetails zur Referenz bereitgestellt (alle Maße in Zoll). Technische Spezifikationen - Ventiltyp: Kolben-Rückschlagventil - Durchmesser: 0,187 Zoll - Länge: 0,62 Zoll - Durchflussrate: Bis zu 3 GPM - Lohm-Rate: 100 Lohms max (ungesiebt), 140 Lohms max (gesiebt) - Betriebsdruck: Bis zu 4000 psi - Leckage: 1 Tropfen/Stunde bei 4000 psi - Sieblochgröße: 0,015 Zoll (gesiebte Versionen) - Gehäusematerial: 304 CRES - Feder Material: 17-7PH CRES - Kolbenmaterial: 15-5PH CRES - Stiftmaterial: 17-4PH CRES - Gewicht: 1,4g (ungesiebt), 1,8g (gesiebt vorwärts), 1,55g (gesiebt rückwärts) - Testflüssigkeit: MIL-PRF-83282 bei 85°F
