32-Bit-Mikrocontroller CC3551E

Kommunikationzur drahtlosen Übertragungsystem-on-chip

Produktübersicht
Der CC3551E ist ein Single‑Chip Wireless‑MCU‑SoC, das Dual‑Band Wi‑Fi 6 (2,4/5 GHz) und Bluetooth Low Energy 5.4 mit einem integrierten Arm Cortex‑M33 Prozessor kombiniert. Entwickelt für kostensensible Embedded‑IoT‑Anwendungen mit sicherer Konnektivität, kleinem PCB‑Footprint und RTOS‑Support.

Wesentliche Vorteile

• Dual‑Band Wi‑Fi 6 + Bluetooth LE 5.4 in einem Baustein
• Integrierter Arm® Cortex®‑M33 (160 MHz) mit ~1.1 MB SRAM für Netzwerk‑ und Anwendungsaufgaben
• Pin‑to‑pin kompatible Familie (CC3550E, CC3551E) und kompakter 56‑pin VQFN
• Hardware‑Security‑Funktionen und Wi‑Fi CERTIFIED Chip Zertifizierung

Technische Daten (Kurz)

• Modell: CC3551E
• CPU: Arm® Cortex®‑M33, 160 MHz, FPU, TrustZone
• Speicher: ~1.1 MB embedded SRAM (inkl. 128 KB TCM); XiP via quad/octal SPI
• Funk: Wi‑Fi 6 (802.11ax) Dual‑Band 2.4/5 GHz (Single‑Stream 20 MHz), Bluetooth Low Energy 5.4
• Max. UDP‑Durchsatz: ≈20 Mbps (Single‑Stream 20 MHz)
• Betriebstemperatur: −40 °C bis +105 °C
• Gehäuse: 56‑pin VQFN (7 × 7 mm)

Prozessor, Speicher & Software
Cortex‑M33 Kern mit FPU, TrustZone und AI‑Beschleunigung; konfigurierbare Caches (32/64 KB) und bis zu 32 KB TCM. Unterstützt FreeRTOS; umfassendes SDK mit Open‑Source TCP/IP‑ und TLS‑Stacks.

Funk‑Leistung & Protokolle

• Wi‑Fi: IEEE 802.11 a/b/g/n/ax kompatibel; OFDMA, Target Wake Time (TWT), Trigger Frames, BSS Color; Rollen: STA, softAP, Wi‑Fi Direct, Multi‑Role
• RF: Integrierte PA (z. B. 20.5 dBm @ 1 DSSS, 17.8 dBm @ 54 OFDM); RX‑Sensitivität z. B. −98.7 dBm (1 DSSS), −76.6 dBm (54 OFDM)
• Bluetooth LE: Zertifizierter Bluetooth Low Energy 5.4 Stack; Long‑Range und 2M PHY Unterstützung

Peripherie & Schnittstellen

• Bis zu 38 GPIO mit flexiblem Multiplexing
• 3 × UART, 2 × SPI, 2 × I2C, I2S, PDM, SD/MMC, SDIO 2.0, CAN 2.0
• 8 Timer/PWM; 8‑kanaliger 12‑bit ADC; DMA, RTC, WDT, OTP

Sicherheitsmerkmale

• Hardware Security Module (HSM) mit ECC, RSA, AES, SHA2/3, MD5, CRC, TRNG
• Kryptobeschleuniger, sichere Schlüsselablage, Geräteattest, Secure Boot
• Sicheres Debug, PSA‑Level‑Bereitschaft, sicheres OTA mit Anti‑Rollback

Stromversorgung, Takt & Koexistenz

• Takt: 52 MHz XTAL plus Optionen für Slow‑Clock (interner LF, 32.768 kHz XTAL oder extern)
• Versorgungsdomänen: VPA 3.3 V, VMAIN 1.8 V, VIO 1.8/3.3 V
• Unterstützt 3‑wire PTA zur Koexistenz mit externen 2.4 GHz Radios sowie Antennenauswahl

Gehäuse & Mechanik

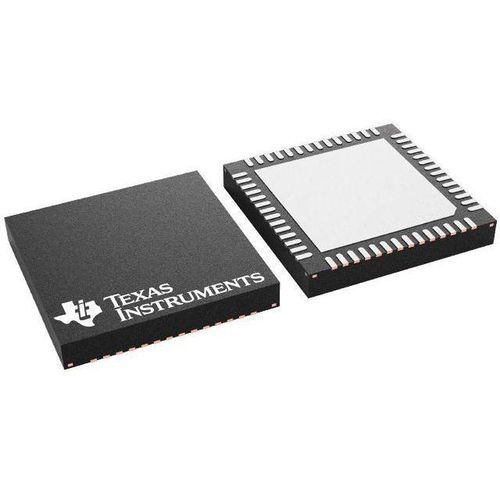

• 56‑pin VQFN (RSH), 7 × 7 mm (49 mm²)

Software, Dokumentation & Evaluierung
Vollständiges SimpleLink SDK mit FreeRTOS‑Support, Beispielanwendungen, Treibern und Tools. Datenblatt, Referenzhandbuch, Errata und Designressourcen auf der Produktseite verfügbar.

Anwendungsbeispiele

• Kostensensitive IoT‑Endpunkte, vernetzte Sensoren und vernetzte Haushaltsgeräte
• RTOS‑basierte Embedded‑Geräte in Industrie und Konsumerbereich mit Anforderungen an sichere Konnektivität
