32-Bit-Mikrocontroller CC3235SF

KommunikationMehrzweckzur drahtlosen Übertragung

Kurzbeschreibung
Der CC3235SF ist ein SimpleLink™ Dual‑Band Wi‑Fi® Wireless MCU SoC mit einem Arm® Cortex®‑M4 Anwendungs‑Core und einem Netzwerkprozessor mit 2,4 GHz / 5 GHz Radio, Baseband und MAC. Die CC3235SF‑Variante bietet zusätzlich 1 MB ausführbaren Flash‑Speicher neben 256 KB RAM und erweiterte Sicherheitsfunktionen für IoT‑ und Industrieanwendungen.

Varianten & Hauptfunktionen

• Dual‑Band Wi‑Fi: 2,4 GHz und 5 GHz (802.11 a/b/g/n)
• Netzwerkprozessor zur Entlastung der Anwendungs‑MCU (Wi‑Fi und IP‑Stack)
• Anwendungs‑MCU: Arm® Cortex®‑M4 (80 MHz)
• Unterstützt FreeRTOS und TI‑RTOS; kompatibel mit SimpleLink™ SDKs und LaunchPad‑Kits
• Wi‑Fi CERTIFIED™ Chip; FIPS 140‑2 Level 1 (modul/teilabhängig)

Sicherheits‑ und Netzwerkfunktionen

• Mehrschichtiger Sicherheitsaufbau: Device attestation & Anti‑Counterfeit, Secure Boot, sichere Firmware‑Updates, Secure Storage, Software‑IP‑Schutz
• Unterstützung für WPA™, WPA2™, WPA3™ Personal und Enterprise, WEP
• Bis zu 16 gleichzeitige sichere Sockets (TLS/SSL); CSR und OCSP Unterstützung
• Hardware‑Krypto‑Beschleuniger (AES, DES, SHA/MD5, CRC)

Funk‑ und Protokollfähigkeiten

• 802.11 a/b/g/n auf 2,4 GHz und 5 GHz; Betriebsmodi: AP/STA/Wi‑Fi Direct (2,4 GHz)
• Internet‑/Anwendungsprotokolle: HTTPS‑Server, mDNS, DNS‑SD, DHCP; IPv4 und IPv6 TCP/IP‑Stack
• 16 BSD‑Sockets mit TLS v1.2 und SSL 3.0; Koexistenz mit BLE/2,4 GHz

Application MCU Subsystem und Peripherie

• Arm® Cortex®‑M4 Core bei 80 MHz; 256 KB user‑dedicated RAM
• Optional/integrierter ausführbarer Flash: 1 MB (CC3235SF)
• Peripherie: UART, I2S, I2C, SPI, SD, ADC, 8‑Bit paralleles Interface, Timer, PWM
• Bis zu 27 GPIO‑Pins mit flexiblem Multiplexing

Energieverwaltung und Niedrigenergie‑Modi

• Integrierte DC/DC‑Wandler; VBAT Wide‑Voltage Mode: 2,1 V bis 3,6 V; VIO an VBAT gebunden
• Erweiterte Niedrigverbrauchsmodi: Shutdown ~1 µA; Hibernate ~4,5 µA; LPDS ~120 µA; Idle connected (MCU in LPDS) ~710 µA
• Typische Betriebsströme: RX ~59 mA; TX ~223 mA

Leistung und Funk

• Anwendungsdurchsatz: UDP bis 16 Mbps; TCP ~13 Mbps; Peak bis 72 Mbps
• Wi‑Fi TX‑Leistung: ~18.0 dBm (2,4 GHz, 1 DSSS); ~18.1 dBm (5 GHz, 6 OFDM)
• Wi‑Fi RX‑Sensitivität: ~‑96 dBm (2,4 GHz); ~‑92 dBm (5 GHz)

Gehäuse, Spezifikationen und Umwelt

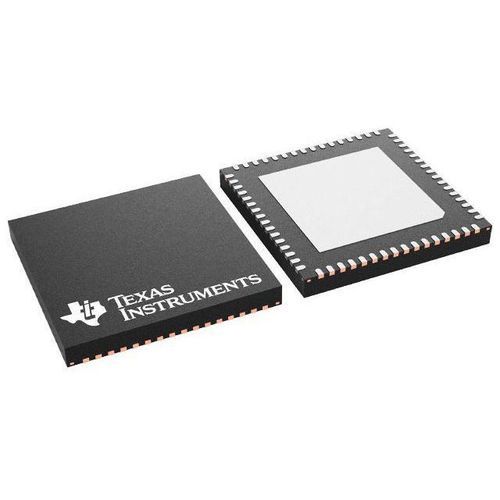

• RGK Package: 64‑Pin VQFN, 9 mm × 9 mm, 0,5 mm Pitch
• Betriebstemperatur: −40 °C bis +85 °C (Industrie)
• Produktstatus: ACTIVE

Typische Anwendungen & Ökosystem

• Teil der SimpleLink™ MCU‑Plattform mit einheitlichen SDKs, Tools und Referenzdesigns
• Unterstützt durch SimpleLink CC32xx SDK, TI‑RTOS / FreeRTOS, UniFlash und LaunchPad/Module

Technische Daten

• Modell: CC3235SF
• Prozessor: Arm® Cortex®‑M4 (80 MHz)
• Typ: Wireless MCU (Dual‑Band SoC)
• Speicher: 1 MB ausführbarer Flash (CC3235SF), 256 KB RAM
• Protokolle: Wi‑Fi 2,4 GHz & 5 GHz (802.11 a/b/g/n), IPv4 & IPv6
• Durchsatz: UDP bis 16 Mbps; TCP ~13 Mbps; Peak bis 72 Mbps
• Sicherheit: FIPS 140‑2 Level 1 (teilabhängig), Secure Boot, Hardware‑Crypto
• Gehäuse: VQFN (RGK) 64‑Pin, 9 × 9 mm, 0,5 mm Pitch
