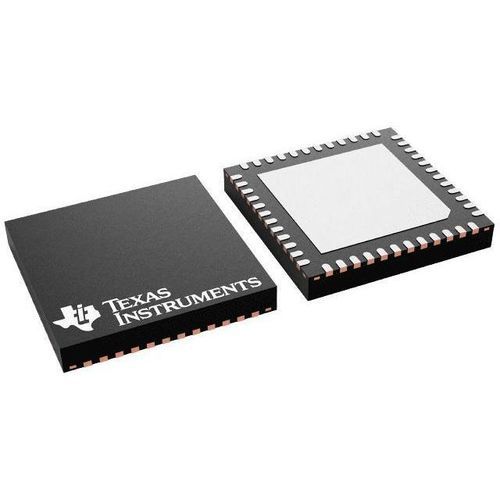

32-Bit-Mikrocontroller CC2640R2F

zur drahtlosen ÜbertragungKommunikationgeringe Leistung

Übersicht
Der CC2640R2F ist ein 2,4‑GHz Wireless‑Mikrocontroller (MCU), optimiert für Bluetooth® Low Energy 5.1 und proprietäre 2,4‑GHz‑Anwendungen mit niedrigem Energieverbrauch. Er eignet sich für fortgeschrittenes Sensing und energieeffiziente Funkkommunikation in Anwendungen wie Gebäude‑Sicherheit, HLK, Asset‑Tracking, Medizintechnik und industrielle Sensorik mit hohen Anforderungen an RF‑Performance und Standby‑Strom.

Hauptmerkmale

• Bluetooth® 5.1 Unterstützung: LE Coded PHY (Long Range), LE 2‑Mbit PHY, Advertising Extensions, mehrere Advertising‑Sets; abwärtskompatibel
• SimpleLink™ CC2640R2F SDK mit vollständig qualifiziertem Bluetooth® 5.1 Stack
• Ultra‑niedriger Standby‑Strom: 1,1 µA bei voller RAM‑Retention
• Autonomer, programmierbarer Sensor Controller CPU für extrem energiesparende Messungen
• Dedizierter Radio‑Controller (Arm® Cortex®‑M0) zur flexiblen, energieeffizienten RF‑Steuerung
• Hohe Empfangssensitivität und Robustheit (bis −103 dBm für 125‑kbps LE Coded PHY)

Mikrocontroller

• CPU‑Core: Arm® Cortex®‑M3, bis 48 MHz
• Flash: 128 kB in‑system programmierbar (Gerätefamilie kann größere nicht‑flüchtige Mengen enthalten)
• RAM: 28 kB (inkl. 20 kB ultra‑low leakage SRAM)
• Debug: 2‑pin cJTAG und JTAG; OTA Firmware‑Upgrade unterstützbar
• EEMBC CoreMark: 142

Peripherie

• 1 × UART; 2 × SPI (SSI); I2C und I2S
• 12‑Bit ADC, 200 ksps, 8‑kanal Analog‑MUX
• Kontinuierlicher und ultra‑niedriger Leistungs‑Analogvergleicher; programmierbare Stromquelle
• RTC; AES‑128 Beschleuniger und TRNG
• Unterstützung für bis zu acht kapazitive Tasten; integrierter Temperatursensor

GPIO und Gehäuse

• GPIO‑Optionen je Gehäuse: 10, 14, 15 oder 31
• Alle digitalen Peripherie‑Pins können auf beliebige GPIOs geroutet werden

Gehäuse | Pins | Größe
DSBGA (YFV) — 34 Pins — 2,59 × 2,59 mm (≈ 6,7081 mm²)
VQFN (RGZ) — 48 Pins — 7 × 7 mm (≈ 49 mm²)
VQFN (RHB) — 32 Pins — 5 × 5 mm (≈ 25 mm²)
VQFN (RSM) — 32 Pins — 4 × 4 mm (≈ 16 mm²)

Sicherheit

• Kryptographische Beschleunigung und AES‑128 Hardwaremodul
• TRNG (True Random Number Generator)
• Geräte‑Attestation / Anti‑Fälschung sowie geschützte Debug/IP‑Schutz

Stromversorgung und Low‑Power‑Modi

• Versorgungsspannung: Betrieb 1,8–3,8 V; externer Regler 1,7–1,95 V
• RX aktiv: ~5,9 mA; TX @0 dBm: ~6,1 mA; TX @+5 dBm: ~9,1 mA
• MCU aktiv: ~61 µA/MHz; Sensor Controller: 0,4 mA + 8,2 µA/MHz
• Standby (RTC + RAM/CPU Retention): 1,1 µA; Shutdown: 100 nA (Wake bei externen Ereignissen)

RF‑Sektion

• 2,4‑GHz RF‑Transceiver kompatibel mit Bluetooth® Low Energy 5.1 und früheren Spezifikationen
• RX‑Sensitivität: typ. −97 dBm (BLE), bis −103 dBm für 125‑kbps LE Coded PHY
• Link‑Budget bis 102 dB; TX‑Leistung programmierbar bis +5 dBm; single‑ended oder differentielle RF‑Schnittstelle
• Entwickelt für globale RF‑Regelkonformität (ETSI, FCC, ARIB)

Entwicklungswerkzeuge und Ökosystem

• Vollständige Entwicklungs‑Kits und Referenzdesigns verfügbar
• Software: SimpleLink™ CC2640R2F SDK mit lizenzfreiem BLE‑Stack
• Tools: SmartRF™ Studio, Sensor Controller Studio, IAR, Code Composer Studio (IDE & Cloud)

Technische Daten

• Modell: CC2640R2F
• CPU: Arm® Cortex®‑M3 bis 48 MHz
• Flash: 128 kB; RAM: 28 kB (20 kB ultra‑low leakage)
• ADC: 12 Bit, 200 ksps, 8 Kanäle
• Peripherie: UART, SPI (2), I2C, I2S, 4 Timer, RTC, Sensor Controller
• GPIO: 10 / 14 / 15 / 31
• RF: 2,4 GHz BLE 5.1, TX bis +5 dBm, Sensitivität bis −103 dBm
• Versorgung: 1,8–3,8 V; Standby 1,1 µA; Shutdown 100 nA
• Betriebstemperatur: −40 bis +85 °C
• Sicherheit: AES‑128, TRNG, Geräte‑Attestation
