32-Bit-Mikrocontroller CC2642R
Kommunikationzur drahtlosen ÜbertragungARM

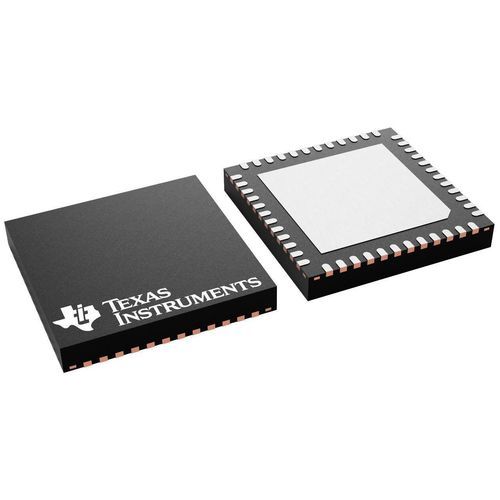

32-Bit-Mikrocontroller - CC2642R - Texas Instruments - Kommunikation / zur drahtlosen Übertragung / ARM
32-Bit-Mikrocontroller - CC2642R - Texas Instruments - Kommunikation / zur drahtlosen Übertragung / ARM
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
32-Bit
Anwendung
Kommunikation, zur drahtlosen Übertragung
Weitere Eigenschaften
ARM, programmierbar, Kapazitiv- und Touchfunktion, geringe Leistung, mit Radiofrequenzsender, für ADC

Beschreibung

Produktübersicht
  • SimpleLink™ CC2642R: 2,4 GHz Wireless‑MCU optimiert für Bluetooth® Low Energy 5.2, konzipiert für energieeffiziente drahtlose Kommunikation und erweiterte Sensortechnik in Industrie‑ und Embedded‑Anwendungen.


Wesentliche Merkmale
  • Unterstützt Bluetooth® 5.2‑Funktionen: LE Coded PHY (Long Range), LE 2M PHY, Advertising Extensions, Multiple Advertisement Sets, CSA#2 und Direction Finding sowie Abwärtskompatibilität.
  • Voll qualifizierter Bluetooth® 5.2‑Stack im SimpleLink™ LOWPOWER F2 SDK; OTA‑Update‑Support.
  • Ausgelegt auf lange Batterielaufzeit: Standby 0,94 µA mit voller RAM‑Retention; Shutdown 150 nA.
  • Industrieller Temperaturbereich: −40 °C bis 105 °C.
  • Autonomer Ultra‑Low‑Power Sensor‑Controller für lokale Datenerfassung und Vorverarbeitung.


Microcontroller & Speicher
  • CPU‑Kern: Arm® Cortex®‑M4F @ 48 MHz (EEMBC CoreMark ≈148).
  • Flash: 352 kB in‑system programmierbar; ROM: 256 kB für Protokolle/Bibliotheken.
  • SRAM: 8 kB Cache‑SRAM (+ als Allzweck‑RAM) und 80 kB Ultra‑Low‑Leakage SRAM (Parity‑geschützt); gemeldeter RAM ≈88 kB.
  • Debug: 2‑pin cJTAG und JTAG; OTA‑Support.


Peripherie & Sicherheit
  • Peripherie: 12‑Bit ADC (8 Kanäle, 200 kSamples/s), 8‑Bit DAC, 2× UART, 2× SSI (SPI), I2C, I2S, RTC, kapazitive Messung bis 8 Kanäle, programmierbare Stromquelle, Temperatur‑ und Batteriemonitor.
  • Timer: 4× 32‑bit oder 8× 16‑bit.
  • Sicherheitsfunktionen: AES‑128/256 Beschleuniger, ECC/RSA, SHA2 (bis SHA‑512), TRNG, Device Attestation, Secure Debug und Software‑IP‑Schutz.


Sensor‑Controller
  • Autonomer ultra‑niedrigleistungs Sensor‑Controller mit 4 kB SRAM für unabhängiges Sampling, Speichern und Verarbeiten von Sensordaten zur Minimierung von CPU‑Aufweckzyklen (z. B. 1 Hz ADC‑Sampling bei ~1 µA Systemstrom).
  • Schnelles Aufwachen zur Umschaltung in leistungsstärkere Modi.


Radio / HF
  • 2,4 GHz RF‑Transceiver kompatibel mit Bluetooth® 5.2 und früheren LE‑Spezifikationen.
  • Empfindlichkeit: −105 dBm (LE Coded PHY 125 kbps); −97 dBm (1 Mbps PHY) als Beispielwerte.
  • Max. Sendeleistung bis +5 dBm (temperaturkompensiert); Koexistenz via 3‑/2‑/1‑wire PTA.
  • Auslegung zur Unterstützung regionaler Zulassungen (EN 300 328, FCC Part 15, ARIB STD‑T66 u. a.).


Leistungs‑ und Energiekennwerte
  • Active RX: 6,9 mA.
  • Active TX 0 dBm: 7,0 mA; TX +5 dBm: 9,2 mA.
  • MCU aktiv 48 MHz (CoreMark): 3,4 mA (~71 µA/MHz).
  • Sensor‑Controller Low‑Power (2 MHz Loop): 30,1 µA; aktiv (24 MHz): 808 µA.
  • Standby (RTC an, 80 kB RAM & CPU Retention): 0,94 µA; Shutdown (Wake on external events): 150 nA.


Gehäuse / Package
  • 7 mm × 7 mm RGZ VQFN48 Gehäuse (31 GPIOs).


Software & Entwicklungsumgebung
  • CC26x2R LaunchPad™, SimpleLink™ LOWPOWER F2 SDK (qualifizierter Bluetooth® 5.2 Stack), SmartRF™ Studio, Sensor Controller Studio und weitere SimpleLink‑Tools für Prototyping und RF‑Optimierung.


Anwendungsgebiete
  • Gebäudesicherheit, HVAC, Asset Tracking, medizinische Sensorik, tragbare Elektronik, vernetzte Peripheriegeräte und andere Embedded‑/Industrie‑Designs mit niedrigem Verbrauch und robuster BLE‑Konnektivität.


Technische Daten
  • Modell: CC2642R
  • CPU: Arm® Cortex®‑M4F @ 48 MHz
  • Flash: 352 kB; ROM: 256 kB
  • RAM: ≈88 kB (inkl. 80 kB Ultra‑Low‑Leakage SRAM)
  • GPIOs: 31
  • ADC: 12‑bit, 8 Kanäle, 200 kSamples/s; DAC: 8‑bit
  • Wireless: Bluetooth® Low Energy (2.4 GHz, Bluetooth® 5.2)
  • Empfindlichkeit: ≈−97 dBm (1 Mbps); −105 dBm (LE Coded PHY 125 kbps)
  • Betriebstemperatur: −40 °C bis 105 °C
  • Package: VQFN (RGZ) 48‑pin, 7 × 7 mm
  • OS‑Support: FreeRTOS, TI‑RTOS
