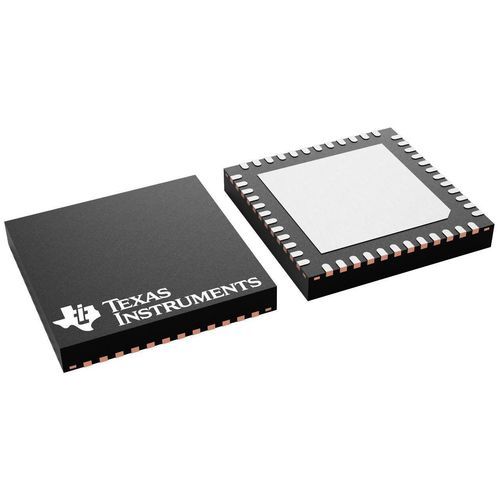

32-Bit-Mikrocontroller CC1310

zur drahtlosen ÜbertragungKommunikationMehrzweck

Kurzübersicht
Der CC1310 ist ein ultraniedrigleistungsfähiger Sub-1 GHz Wireless-MCU von Texas Instruments. Er kombiniert einen 48 MHz Arm® Cortex®-M3 Hauptkern, einen dedizierten Radio-Controller (Cortex-M0) und einen autonomen Sensor-Controller, um lange Batterielaufzeiten und große Reichweiten in batteriebetriebenen und Energy‑Harvesting‑Anwendungen zu ermöglichen.

Hauptmerkmale

• Arm® Cortex®-M3 Prozessor (48 MHz)
• On‑Chip Sub‑1 GHz RF-Transceiver mit programmierbarer TX‑Leistung bis +15 dBm
• Autonomer 16‑Bit Sensor Controller für ultra-niedrigen Stromverbrauch bei Sensordatenaufnahme
• Mehrere Low‑Power‑Modi und integrierter On‑Chip DC/DC‑Wandler
• Flash‑Optionen: 32 / 64 / 128 kB; RAM: 28 kB plus Low‑Leakage SRAM
• Unterstützt Over‑the‑Air (OTA) Updates

Peripherie und On‑Chip‑Ressourcen

• 1× UART; 2× SSI (SPI/MICROWIRE/TI); I2C; I2S
• 12‑Bit ADC, 200 ksamples/s, 8‑Kanal analoges MUX
• 2 Komparatoren (continuous‑time und clocked), programmierbare Stromquelle
• Real‑Time Clock (RTC)
• AES‑128 Hardware‑Sicherheitsmodul und TRNG
• Unterstützung für bis zu acht kapazitive Sensor‑Tasten; integrierter Temperatursensor; GPIOs: 10 / 15 / 30 je nach Gehäuse

RF, Protokolle und Zulassung

• Unterstützte Protokolle: 6LoWPAN, IEEE 802.15.4, MIOTY, proprietär, Wireless M‑Bus
• Modulationsschemata: (G)MSK, 2(G)FSK, 4(G)FSK, ASK, OOK
• Frequenzbänder (Beispiele): 287–351, 359–439, 431–527, 718–878, 861–1054 MHz
• Empfindlichkeit: bis −124 dBm (Long‑Range‑Mode)
• Ausgelegt für weltweite RF‑Konformität (ETSI, FCC, ARIB)

Gehäuseoptionen

• 7 mm × 7 mm RGZ VQFN48 — ~30 GPIO
• 5 mm × 5 mm RHB VQFN32 — ~15 GPIO
• 4 mm × 4 mm RSM VQFN32 — ~10 GPIO

Energieeffizienz

• Versorgungsspannung: 1.8 bis 3.8 V
• RX Strom (min): 5.4 mA
• TX Strom bei +10 dBm: 13.4 mA; programmierbar bis +15 dBm
• Active‑Mode MCU (48 MHz, CoreMark): ≈2.5 mA (~51 µA/MHz)
• Sensor Controller aktiv (24 MHz): 0.4 mA + 8.2 µA/MHz; periodisches Sampling ≈0.95 µA
• Standby (RTC + RAM‑Retention): 0.7 µA; Shutdown (Wake on external events): 185 nA

RF‑Leistung

• Hervorragende Selektivität und Blocking (z. B. ±100 kHz Selektivität 56 dB; ±10 MHz Blocking 90 dB)
• Programmierbare single‑ended oder differentielle RF‑Schnittstelle

Entwicklungs‑Tools und Umgebung

• LaunchPad Eval‑Kits und kostengünstige Entwicklungsboards
• Referenzdesigns für verschiedene RF‑Konfigurationen
• Softwarewerkzeuge: Sensor Controller Studio, SmartRF Studio, SmartRF Flash Programmer, IAR Embedded Workbench, Code Composer Studio (CCS), CCS UniFlash
• Softwareplattform: SimpleLink SDK; TI‑RTOS und Gerätetreiber verfügbar

Anwendungsbeispiele

• Niedrigstrom, weitreichende IoT‑Endpunkte: Zähler, Asset‑Tracking, Fernsensorik, Gebäude‑ und Industriesensoren

Technische Spezifikationen

• Typ: Wireless MCU (Sub‑1 GHz)
• CPU: Arm® Cortex®‑M3 @ 48 MHz
• Flash: 32 / 64 / 128 kB; RAM: 28 kB + Cache/Low‑Leakage SRAM
• GPIO: 10 / 15 / 30 je nach Gehäuse
• Max. TX‑Leistung: +15 dBm; Empfindlichkeit (best): −124 dBm
• Max. Datenrate: 0.5 Mbps; Betriebstemperatur: −40 °C bis +85 °C
