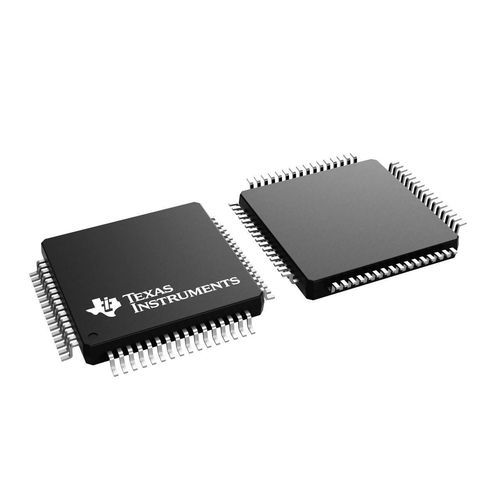

32-Bit-Mikrocontroller TM4C123GH6PM

zur MotorkontrolleKommunikationgeringe Leistung

Produktübersicht
Der TM4C123GH6PM ist ein 32‑bit Mikrocontroller mit ARM Cortex‑M4F‑Kern, ausgelegt für industrielle Embedded‑Anwendungen wie Fernüberwachung, elektronische POS‑Terminals, Prüf‑ und Messgeräte, Netzwerkgeräte und Switches, Fabrikautomation, HVAC und Gebäudeautomation, Motion‑Control, Transport sowie Sicherheitsanwendungen.

Hauptparameter

• Kern: ARM Cortex‑M4F, 80 MHz
• Flash: 256 KB (single‑cycle bis 40 MHz)
• SRAM: 32 KB single‑cycle
• EEPROM: 2 KB
• ADC: zwei 12‑bit SAR‑ADC (insgesamt 12 analoge Eingänge), bis zu 1 MSPS
• GPIOs: bis zu 43 (je nach Konfiguration)
• Gehäuse: 64‑poliges LQFP (PM), Gehäusefläche 144 mm² (12 × 12)
• Betriebstemperatur: −40 °C bis 105 °C

Funktionen

• IEEE‑754 Single‑Precision FPU, integrierte Trace‑ und umfassende Debug‑Unterstützung (JTAG, Serial Wire)
• Fortgeschrittene Timer und Motion‑Control: bis zu 16 PWM‑Kanäle (8 Generator‑Blöcke), Dead‑Band‑Generatoren, 2 QEI‑Module
• Peripherie: 8 UARTs (IrDA, 9‑Bit, ISO‑7816‑Support), 4 SSI/SPI, 4 I2C
• ARM PrimeCell® μDMA mit 32 Kanälen zur Entlastung der CPU
• Sicherheitsfunktionen: kryptographische Beschleunigung, sichere Kommunikation und geschütztes Debug
• Niedrigenergie‑Funktionen: Hibernation‑Modul mit RTC und mehrere Taktquellen

Kommunikationsschnittstellen

• CAN: 2 Module (CAN 2.0 A/B, bis 1 Mbps)
• UART: bis zu 8 Ports (ein Port mit Modem‑Status und Flusssteuerung)
• SSI/SPI: 4 Module
• I2C: 4 Module (Standard 100 kbps, Fast 400 kbps)
• USB: USB 2.0 Full‑Speed und Low‑Speed, OTG/Host/Device, 32 Endpunkte
• μDMA: konfigurierbarer 32‑Kanal Controller

Gehäuse / Medien

• Hauptgehäuse: 64‑poliges LQFP (PM)
• Gehäusezeichnung und Abbildungen verfügbar für das 64‑pin PM LQFP

Technische Spezifikationen

• Artikelnummer: TM4C123GH6PM
• CPU‑Takt: 80 MHz
• Flash: 256 KB; SRAM: 32 KB; EEPROM: 2 KB
• Peripherie: 8 UART, 4 SSI/SPI, 4 I2C, 2 CAN, USB 2.0 OTG/Host/Device
• PWM‑Kanäle: bis zu 16; QEI: 2
• ADC: zwei 12‑bit SAR‑ADC (bis zu 1 MSPS aggregiert)
• GPIOs: bis zu 43; RoHS‑konform
