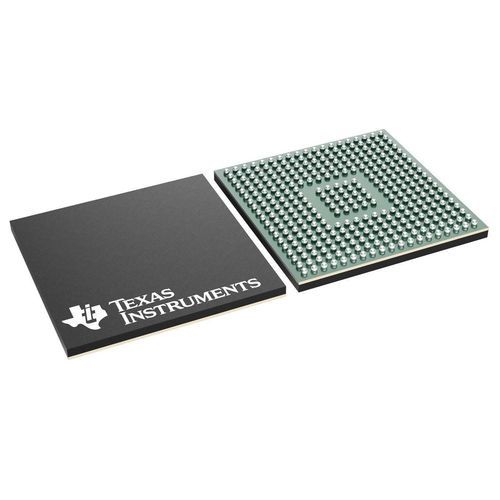

32-Bit-Mikrocontroller TMS320F28379D

für AutomobilanwendungenKommunikationSchalt

Overview
Der TMS320F28379D ist ein Dual‑Core 32‑Bit Microcontroller der C2000™‑Familie, optimiert für Echtzeit‑Regelung, Sensorik und Leistungselektronik. Er kombiniert leistungsfähige Signalverarbeitung, analoge Frontends und umfangreiche Peripherie für industrielle Antriebe, digitale Leistung und Transportanwendungen.

Summary
Zwei TMS320C28x Kerne (je 200 MHz) mit zwei programmierbaren CLAs, IEEE‑754 Single‑Precision FPU, TMU, VCU‑II und Hardware‑Beschleunigern. Umfangreiche On‑Chip‑Speicheroptionen (bis 1 MB Flash, bis 204 KB SRAM), mehrere ADCs, umfangreiche PWM‑Funktionen, Kommunikationsschnittstellen und Safety‑Funktionen zur Konsolidierung von Steuerungsarchitekturen.

Key parameters

• CPU: 2 × C28x + 2 × CLA, 200 MHz pro Kern
• Gesamtleistung: bis zu 800 MIPS (kombiniert)
• Flash: bis zu 1024 KB; RAM: bis zu 204 KB
• ADC: bis zu 4 ADC (16‑bit/12‑bit Modi), Varianten mit 14/20/24 Kanälen
• PWM: 24 Kanäle (16 HRPWM)
• Schnittstellen: USB 2.0 (MAC+PHY), CAN ×2, SPI bis 8, UART ×4, I2C ×2
• Betriebstemp.: −40 °C bis 125 °C (variantenabhängig)

Features

• Dual‑Core‑Architektur mit unabhängigen CLAs für Steuerungs‑Partitionierung und Echtzeit‑Isolation.
• Hardware‑Beschleuniger: FPU, TMU, VCU‑II und Control Law Accelerator für schnelle mathematische Operationen.
• Hochauflösende PWM, mehrere eCAP/eQEP/QEP Module und SDFM für präzise Motorsteuerung und Strommessung.
• On‑Chip‑Security: duale 128‑Bit Secure‑Zonen, Secure Storage und eindeutige Geräte‑ID.
• Speicher: ECC‑geschütztes Flash sowie ECC/Parity‑geschütztes SRAM; EMIF zur Anbindung externer ASRAM/SDRAM.
• Sicherheitsunterstützung: Functional Safety‑Compliant mit Dokumentation für ISO 26262 / IEC 61508 / IEC 60730.
• Gehäuseoptionen: nFBGA (337 Ball), HLQFP (176‑Pin PowerPAD), HTQFP (100‑Pin PowerPAD).

Applications and software ecosystem

• Industrielle Antriebe, Servo‑Regelung und Robotik
• Digitale Leistungselektronik und Solarwechselrichter
• Elektrofahrzeuge und Transportanwendungen
• Hochleistungs‑Signalverarbeitung und Sensordatenerfassung
• Unterstützung durch C2000Ware, DigitalPower SDK, MotorControl SDK sowie Evaluierungs‑ und Entwicklungsboards.

Functional safety & certification

• Für sicherheitsrelevante Systeme entwickelt; Dokumentation verfügbar zur Unterstützung von ISO 26262 (Systemleitfaden bis ASIL D), IEC 61508 (bis SIL 3) und zugehörigen Safety‑Artefakten; Errata und Hardware‑Integritätsleitfäden veröffentlicht.

Technical specifications

• Modellfamilie: TMS320F2837xD (TMS320F28379D)
• CPU‑Frequenz: 200 MHz pro C28x‑Core
• Flash (kB): bis zu 1024; RAM (kB): bis zu 204
• ADC: 16‑bit (1.1 MSPS) und 12‑bit (3.5 MSPS) Modi
• ADC‑Kanäle: 14 / 20 / 24 (variantenabhängig)
• PWM: 24 Kanäle (16 HRPWM)
• SDFM: 8 Kanäle; DMA: 12 Kanäle
• GPIO: bis zu 169; UART: 4; SPI: bis zu 8; CAN: 2; I2C: 2; USB: USB 2.0 MAC+PHY
• Edge AI: Edge AI Studio Unterstützung; OS: FreeRTOS
