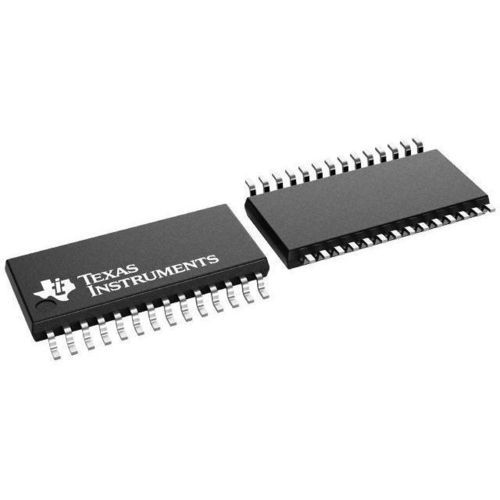

16-Bit-Mikrocontroller MSP430G2553

MehrzweckKommunikationfür Tasten

Beschreibung
Der MSP430G2553 ist ein 16-Bit Mixed‑Signal‑Mikrocontroller mit sehr niedrigem Stromverbrauch, ausgelegt für batteriebetriebene Mess‑ und Sensoranwendungen. Er kombiniert eine 16‑Bit RISC‑CPU mit Konstantengeneratoren, einen digital gesteuerten Oszillator (DCO) für schnelles Aufwachen (<1 µs) sowie analoge und digitale Peripherie für kostengünstige Sensor‑ und Portable‑Designs.

Typische Anwendungen

• Batteriebetriebene Sensoren und tragbare Messgeräte
• Kostengünstige Datenerfassungs‑Knoten und analoge Frontends
• Mensch‑Maschine‑Schnittstellen mit kapazitiven I/Os
• Eingebettete Steuer‑ und Kommunikationsmodule über UART/SPI/I2C

Hauptmerkmale

• Versorgungsspannung: 1,8 V bis 3,6 V
• Sehr geringer Stromverbrauch: Aktiv ~230 µA @1 MHz (2,2 V); Standby ~0,5 µA; Off (RAM‑Retention) ~0,1 µA
• Fünf Energiesparmodi mit sehr schnellem Aufwachen (<1 µs)
• 16‑Bit RISC‑Architektur, Befehlszyklus 62,5 ns
• Takt: DCO bis 16 MHz (vier kalibrierte Frequenzen), LF‑Oszillator, 32‑kHz‑Quarzunterstützung, externer Takt
• 2× 16‑Bit Timer_A mit Capture/Compare‑Registern
• Bis zu 24 I/O‑Pins (kapazitive Touch‑Fähigkeit)
• USCI: UART (Enhanced), SPI (synchron), I2C, IrDA‑Encoder/Decoder
• 10‑Bit SAR‑ADC, bis 200 ksps, interne Referenz, Sample‑and‑Hold, Autoscan (MSP430G2x53)
• On‑Chip Komparator, Brownout‑Detektor, Watchdog
• Serielle Onboard‑Programmierung, programmierbarer Code‑Schutz, Secure‑Debug (Spy‑Bi‑Wire)

Technische Daten

• CPU: MSP430 16‑Bit RISC
• Taktfrequenz: bis 16 MHz
• Flash: 16 KB
• SRAM: 512 B
• ADC: 10‑Bit SAR, 200 ksps, 8 Kanäle
• UART: 1; SPI: 2; I2C: 1 (über USCI)
• GPIO: bis zu 24 (kapazitive Touch‑fähige Pins)
• Betriebstemperatur: -40 °C bis +85 °C
• Nichtflüchtiger Speicher: 16 KB

Gehäuseoptionen (Auszug)

• PDIP – 20 Pins
• TSSOP – 20 Pins, 28 Pins
• VQFN (QFN) – 32 Pins

Dokumentation & Support

• Datasheet: MSP430G2x53 / MSP430G2x13 mixed-signal microcontroller datasheet
• User's Guide: MSP430F2xx / MSP430G2xx Family User's Guide
• Errata und Application Notes beim Hersteller verfügbar
