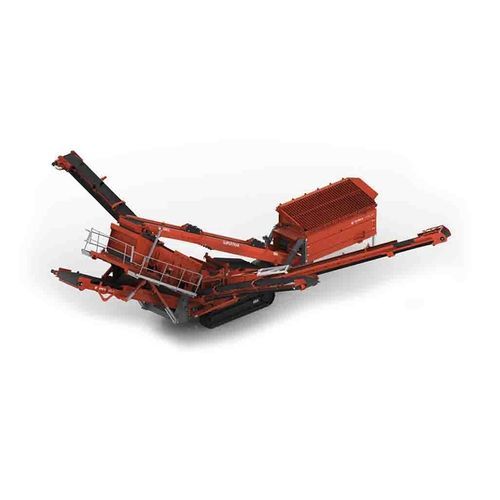

Mobile Siebmaschine 684

für Schüttgutschrägkompakt

Produktbeschreibung
Der Finlay® 684 3‑Deck ist ein kompaktes, mobiles Schrägsieb, ausgelegt für Steinbrüche, Bergbau, Sand & Kies sowie Recycling‑Anwendungen. Es verfügt über drei vollwertige geneigte Decks (je 4,3 m x 1,7 m) und bietet eine große Siebfläche, Schnellkeil‑Spannung, Zugangsöffnungen und hydraulische Spannvorrichtung am unteren Deck zur Verkürzung der Siebwechselzeiten. Alle vier Abwurf‑Förderer sind verstellbar und hydraulisch einklappbar für den Transport. Der vierte (Überkorn‑Plus) Förderer besitzt variable Neigung und seitliches Schwenken für präzisen Austrag und Rückführung. Hybrid‑Option (an Bord elektrische Motoren) und T‑Link Telematik sind verfügbar/serienmäßig.

Hauptmerkmale

• Drei geneigte Siebdecks je 4,3 m x 1,7 m (Gesamt­siebfläche ≈ 21,9 m²).
• Schnellkeil‑Spannung und hydraulische Unterdeck‑Spannung zur Minimierung von Einstell‑ und Wechselzeiten.
• Vier verstellbare Abwurf‑Förderer; alle hydraulisch einklappbar für den Transport.
• Überkorn‑Plus Förderer mit variabler Neigung und seitlichem Schwenk für präzise Rückführung oder Aufhalden.
• Kettenfahrwerk für Mobilität auf der Baustelle; Hybrid‑Option und T‑Link Telematik vorhanden/optional.

Zusätzliche Ausrüstung & Konstruktionspunkte

• Trichter / Zuführer: Fassungsvermögen ≈ 8 m³; Zuführhöhe ≈ 3,51 m; Zuführbreite ≈ 4,77 m; Breite des Bandzuführers ≈ 1,05 m (42”).
• Hauptförderer: 1,0 m (40”) Band mit vollflächiger Stahlabdeckung, hydraulische Schlittenverstellung und Anti‑Rollback‑Platten.
• Seiten / Zwischenförderer: 650 mm (26”) Band, hydraulisch faltbar; Feingut‑Förderer: 1,2 m (48”) Band mit variablem Arbeitswinkel.
• Überkorn‑Plus Förderer: 500 mm (20”) Band mit variabler Neigung/Schwenk und verstellbarer Austraghöhe für Rückführung oder Aufhalden.
• Unterwagen: Kettenfahrwerk mit Schuhbreite 400 mm (16”), geringe Fahrgeschwindigkeit und gute Steigfähigkeit.

Technische Daten

• Modell: 684 3‑Deck (Terex Finlay).
• Siebdecks: 3 x 4,3 m x 1,7 m (Gesamt ≈ 21,9 m²).
• Siebwinkel: einstellbar, ca. 18°–37°.
• Trichterkapazität: ≈ 8 m³.
• Bandbreiten: Haupt 1,0 m; Seiten 650 mm; Feingut 1,2 m; Überkorn‑Plus 500 mm.
• Ungefähres Betriebsgewicht: ≈ 33.500 kg (73.800 lbs); Transport‑ und Arbeitsmaße siehe Datenblatt.
• Motoroptionen und hybride elektrische Antriebsoptionen verfügbar; T‑Link Telematik serienmäßig (Datenabo je nach Region).
