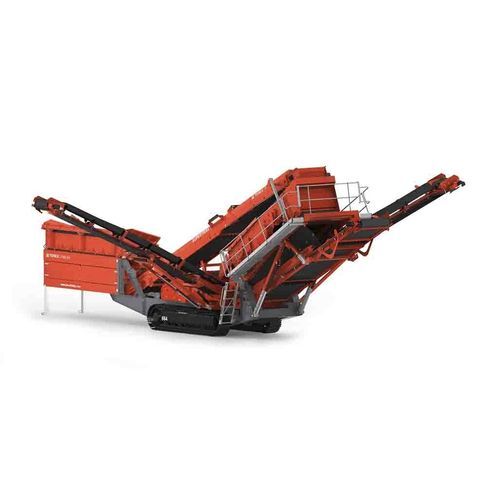

Mobile Siebmaschine 684

für Schüttgutschrägkompakt

Definition
Der Finlay® 684 2-Deck ist ein kompakter, transportfähiger geneigter Siebmaschine für das Sieben von Gesteinskörnungen. Er verfügt über zwei große geneigte Decks (2 x 4,3 m x 1,7 m) mit einer Gesamt-Siebfläche von ca. 14,6 m². Das Oberdeck hat ein Schnellspannsystem mit Keilen, das Unterdeck eine hydraulische Spannvorrichtung zur Reduzierung der Siebwechselzeiten.

Hauptmerkmale

• Zwei geneigte Siebdecks 4,3 m x 1,7 m pro Deck für hohe Siebkraft.
• Schnellspannsystem mit Keilspannelementen am Oberdeck, Zugangsöffnungen und hydraulische Spannung am Unterdeck zur Minimierung von Stillstandszeiten.
• Drei einstellbare Austragsförderer mit hydraulischem Klappmechanismus für den Transport.

Förderer & Baugruppen

• Hauptförderer: Bandbreite ca. 1,0 m (40") mit Voll-Länge Stahlverkleidung und Anti-Rollback-Platten.
• Fines-Förderer: Bandbreite ca. 1,2 m (48"); Arbeitswinkel variabel bis 25°; Standard-Austragshöhe ~4,15 m; Haldenkapazität ca. 106,3 m³ @ 25°.
• Oversize/Midgrade-Förderer: typische Bandbreite 650 mm (26"); Chevron 2-lagiges EP250-Band; hydraulisch klappbar; Austragshöhen und Haldenkapazitäten abhängig von der Konfiguration.

Hopper / Feeder

• Hopper-Kapazität: ~8 m³ (10,5 yd³).
• Feed-Höhe: ~3,45 m (11'4").
• Feed-in-Breite: ~4,77 m (mit Gitterflügelplatten).

Screenbox

• Zwei Decks: 4,3 m x 1,7 m jeweils — Gesamtsiebfläche ~14,6 m² (156 ft²).
• Siebwinkel: einstellbar ca. 18°–37° (hydraulische Verstellung möglich).
• Prallplatten in der Beschickungszone aus verschleißfestem Material.
• Verzinkte Laufstege an beiden Seiten und am oberen Ende zur Inspektion und Wartung.

Telematik
T-Link Telematik-Hardware und -Software sind serienmäßig installiert; einschließlich einer werkseitigen Datenabonnement-Periode (z. B. 7 Jahre) je nach Spezifikation.

Wartung und Transport

• Schnellspannsystem am Oberdeck und hydraulische Spannung am Unterdeck zur Minimierung der Siebwechselzeiten.
• Hydraulisch klappbare Förderer und vorgesehene Hebe-/Transportpunkte für den Straßentransport.

Technische Daten

• Modell: 684 2-Deck.
• Siebdecks: 2 x 4,3 m x 1,7 m.
• Gesamtsiebfläche: ~14,6 m² (156 ft²).
• Hopper-Kapazität: ~8 m³ (10,5 yd³).
• Hauptförderer Breite: ~1,0 m (40"); Fines-Förderer: ~1,2 m (48"); Oversize/Midgrade: ~650 mm (26").
• Siebwinkel: ~18°–37° (hydraulische Verstellung möglich).
• Transportgewicht indikativ: 28.750 kg / 63.380 lbs; Transport- und Arbeitsmaße siehe Produktdaten.
• Standard/Optionen: T-Link, Staubunterdrückungsoptionen, verschiedene Siebbeläge und Fördererkonfigurationen.
