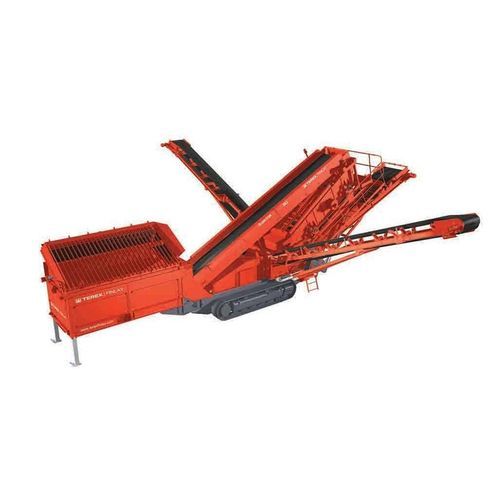

Trockensiebungs-Siebmaschine Finlay® 683

für Baustellenfür Recyclingproduktemobil

Produktbeschreibung

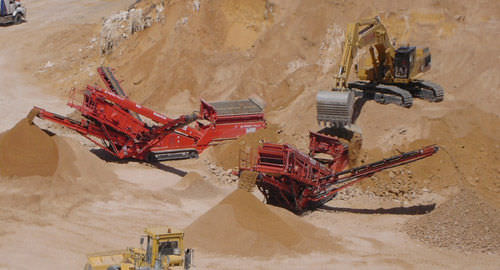

Die Finlay® 683 ist eine mobile, geneigte Doppeldeck-Siebanlage für kleinere bis mittlere Betreiber und Auftragnehmer. Sie kombiniert Einfütterung, Siebung und Lagerung und eignet sich für Anwendungen wie Sand und Kies, Gesteinskörnungen und Recycling.

Merkmale

• 8 m³ Trichter mit 4,25 m kippsicherer Gittereinbauten und Flügelplatten.
• Ferngesteuerte hydraulische Kippablehnungs-Gitter mit Grouser-Balken (4,25 m × 100 mm Abstand).
• Oberdeck 3,66 m × 1,52 m und Unterdeck 3,00 m × 1,52 m; hydraulische Spannvorrichtung für das Unterdeck.
• Gehweg (Catwalk) um das Sieb mit Geländer, Bordleiste und Zugangstreppe.
• Siebkasten-Ableitungsschacht und Seitenverkleidung am Hauptband.
• Hydraulisch klappbare Über- und Mittelförderbänder.
• Robuster Unterwagen mit 400 mm breiten Ketten; Handsteuerung für die Ketten mit 5 m Verbindungskabel.
• Niedrige Schmierpunkte und mehrere Notausschalter; Schutzvorrichtungen gemäß M & Q.

Hauptförderer

• Gurtbreite: 1,0 m (40”).
• Gurttyp: glatter 3-lagiger Gurt.
• Stahlverkleidung über die gesamte Länge des Förderers.

Siebkasten

• Oberdeck: 3,66 m × 1,53 m (12' × 5').
• Unterdeck: 3,00 m × 1,53 m (10' × 5').
• Siebwinkel: hydraulisch verstellbar 18°–39°.
• Zugangsstege an beiden Seiten und am oberen Ende; Gesamt-Siebfläche: 10,1 m² (110 ft²).

Feinmaterialförderer

• Gurtbreite: 1,2 m (48”).
• Arbeitswinkel: variabel bis zu 25° (max.).
• Standardförderhöhe: 3,86 m (12'8”).
• Haldenkapazität: 106 m³ (139 yd³).

Trichter / Beschickung

• Trichtervolumen: 8 m³ (10,5 yd³).
• Zuführungshöhe: 3,45 m (11'4”).
• Zuführungsbreite: 4,77 m (15'8”) mit Gitter-Flügelplatten.
• Zuführbandbreite: 1,05 m (42”).

Über- & Mittelförderer

• Gurtbreite: 650 mm (26”).
• Arbeitswinkel: 24°.
• Hydraulisch klappbare Förderbänder.
• Ausstößehöhe: 4,72 m (14').
• Haldenkapazität: 194 m³ (254 yd³).

Fahrwerk

• Schuhbreite: 400 mm (16”).
• Fahrtgeschwindigkeit: 0,9 km/h.
• Befahrbarkeit (Steigfähigkeit): 27°.
• Raking-Winkel: 8°.

Telematik
Das T-Link Telematiksystem ist serienmäßig installiert und bietet Fernzugriff auf Position und Status der Maschine sowie Monitoring-Funktionen zur Optimierung von Einsatz und Wartung.

Technische Daten

• Netto-Motorleistung: Tier 3 - Cat 113 hp | Tier 4F / Stage IV - 110 hp (≈ 83 kW / 82 kW).
• Siebgrößen: Oberdeck 3,66 m × 1,52 m; Unterdeck 3,00 m × 1,52 m.
• Gewicht (ca.): 24.250 kg (53.462 lbs).
• Transportmaße (ca.): H 3,25 m × B 3,00 m × L 15,00 m.
• Arbeitsmaße (ca.): H 5,30 m × B 17,25 m × L 16,50 m.
• Gesamtsiebfläche: 10,1 m².
• Trichter: 8 m³; Fördergurte: Haupt 1,0 m / Fein 1,2 m / Oversize 650 mm.
