Siebmaschine für Hydraulikanwendungen 674

mobilfür Schüttgutschräg

Produktübersicht

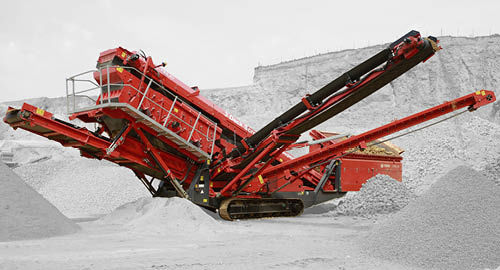

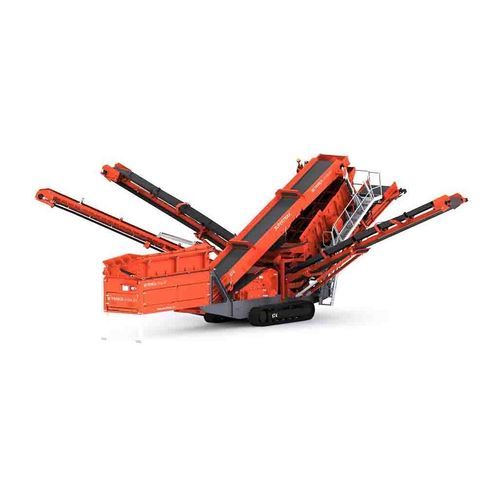

Der Finlay® 674 ist ein kompakter, kettenmobil ausgeführter Schrägsieb, ausgelegt für schnelle Inbetriebnahme und Demontage. Der Siebkasten mit drei Decks bietet eine Gesamt-Siebfläche von 15,7 m² (170 ft²) und ermöglicht effiziente Trennung auch bei kleinen Fraktionen bei hoher Durchsatzleistung. Der Siebkasten verfügt über Schnellkeilspannungen, Zugangsöffnungen und ein hydraulisches Unterdeck-Spannsystem zur Verkürzung der Siebwechselzeiten. Alle vier Austragsbänder sind verstellbar und hydraulisch klappbar für den Transport. Das vierte 'Oversize-Plus'-Band bietet variable Neigung und seitliches Schwenken für präzisen Austrag zur Rückführung oder zum Aufhalden.

Hauptmerkmale

• Dreideck-Sieb mit galvanisierten festen Laufstegen rund um die Maschine für sicheren Zugang und Wartung.
• Schnellkeilspannung und hydraulische Spannvorrichtung am Unterdeck zur Reduzierung von Ausfallzeiten beim Siebwechsel.
• Viertes Oversize-Plus-Förderband mit variabler Neigung und seitlichem Schwenk für präzise Materialführung zu Brechern oder Lagerplätzen.
• Alle vier Austragsförderer sind verstellbar und hydraulisch einklappbar für den Transport.
• Überarbeiteter Trichter und Bandförderer verbessern den Materialfluss zum Hauptförderer.
• Siebkastenwinkel hydraulisch einstellbar zwischen 18° und 37° für flexible Anwendung.

Förderer und Materialführung

• Hauptförderer: Bandbreite 1000 mm (40"); Arbeitswinkel 21°–28°; durchgehende Stahlabdeckungen.
• Fines-Förderer: Bandbreite 1,2 m (48"); Arbeitswinkel 14°–33°; Standard-Austragshöhe 3,74 m (12'3"); Haldenkapazität ca. 73 m³ (95 yd³).
• Seiten-/Oversize-Förderer: Bandbreite 650 mm; variable Geschwindigkeit 0–121 m/min; Austragshöhe 4,76 m (15'7"); Haldenkapazität ca. 147 m³ (192 yd³).
• Oversize-Plus (optional): Band 500 mm (20"); Arbeitswinkel 20°–23° (Rotations-/Neigungsmodi bis 40°–60° je nach Konfiguration); Haldenkapazität bis zu 123 m³ (162 yd³).

Technische Daten

• Gesamte Siebfläche: 15,7 m² (170 ft²).
• Decks: 3.
• Trichtervolumen: 8,0 m³ (10,5 yd³); Einfüllhöhe: 3,45 m (11'4"); Breite des Zuführbands: 1,05 m (3'5").
• Siebkastenmaße: 12' x 5' (3,65 m x 1,5 m).
• Motorleistung: Tier 3 - Cat 102 hp (≈77 kW) | Tier 4F / Stage IV - 110 hp (≈98,1 kW).
• Betriebsgewicht: 28.500 kg (62.832 lbs).
• Transportmaße (H x B x L): 3,44 m x 2,98 m x 16,42 m (11'3" x 9'9" x 53'10").
• Betriebsmaße (H x B x L): 5,82 m x 17,4 m x 16,81 m (17'32" x 57'1" x 55'2").
• T-Link Telematik-Hardware und -Software sind serienmäßig mit einer siebenjährigen kostenlosen Datenabonnement-Option installiert.
