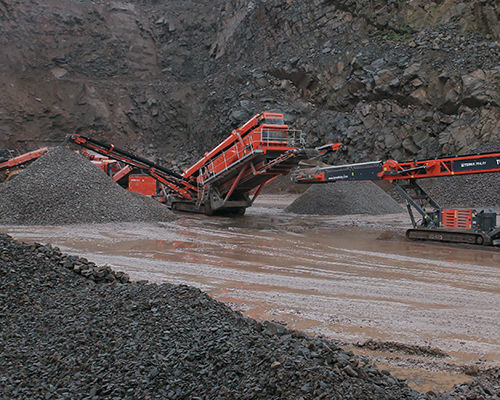

Trockensiebungs-Siebmaschine 696 2-Deck

für Steinbrüchefür BaustellenVibration

Überblick
Das 696 2-Deck Schräg-Sieb wurde für Anwendungen in Steinbruch, Bergbau und Zuschlagstoffen entwickelt. Es verfügt über zwei Full-Size-Decks von 6,1 m x 1,7 m und damit über eine große Siebfläche. Der 8 m³ Trichter mit variablem Bandförderer gewährleistet eine gleichmäßige Beschickung und kann mit einer ferngesteuerten Kippgitter- oder einer doppeldeckigen Vibrationsgittereinheit bestückt werden. Hydraulisch klappbare Siebkasten-Laufstege und Produktförderer ermöglichen kurze Aufrüstzeiten (typisch < 30 Minuten) und kompakte Transportmaße für einfachen Standortwechsel.

Hauptmerkmale

• Zwei Full-Size-Siebdecks (6,1 m x 1,7 m) für hohe Siebfläche.
• Hydraulisch verstellbarer Siebkastenwinkel: 18°–32°.
• Hydraulisch klappbare Laufstege und integrierte Förderbänder für schnelle Bereitstellung und Transport.
• Variable Bandzuführung (0–16 m/min) zur Sicherstellung eines konstanten Materialflusses.
• T-Link Telematik serienmäßig mit kostenlosem siebenjährigem Datenabo.

Vorteile für den Bediener
Reduzierte Montagezeiten dank hydraulischer Klappsyste me; kompakte Transportmaße zur Vereinfachung von Standortwechseln; optionaler Hybrid-Powerpack ermöglicht elektrischen Betrieb über externe Versorgung oder an Bord befindlichen Motor.

Trichter / Zuführung

• Trichtervolumen: 8 m³ (10,5 yd³).
• Beschickungshöhe: 2,5 m (ca. 8').
• Beschickungsbreite (mit Gitterflügeln): 4,2 m (ca. 13'9").
• Bandbreite des Zuführers: 1,2 m (48").
• Bandgeschwindigkeit: variabel 0–16 m/min (0–53 ft/min).

Siebkasten

• Zwei Full-Size-Decks: 6,1 m x 1,7 m (20' x 5'7").
• Gesamtsiebfläche: 20,74 m² (223 ft²).
• Hydraulisch einstellbarer Winkel: 18°–32°.
• Hydraulisch klappbare Laufstege für sichere und schnelle Bereitstellung.

Förderbänder (Auswahl)

• Oversize-Förderer: Bandbreite 800 mm (32"), Geschwindigkeit variabel 0–90 m/min, Austragshöhe ~5,1 m, Lagerkapazität ~228 m³.
• Hauptförderer: Bandbreite 1,2 m (48"), Bandgeschwindigkeit ~92 m/min, Voll-Länge Stahlverkleidung.
• Mittelgutförderer: Bandbreite 800 mm (32"), Arbeitswinkel ~22°, Geschwindigkeit variabel 0–90 m/min, Austragshöhe bis ~5,1 m.
• Feinsiebförderer: Bandbreite 1,2 m (48"), Geschwindigkeit bis 125 m/min, Standard-Austragshöhe 5,5 m, Lagerkapazität ~285 m³.

Fahrwerk und Mobilität

• Kettenbreite / Schuhbreite: 500 mm (20").
• Steigfähigkeit: bis zu 32,6°.
• Schrägstellwinkel (Rake): 9°.

T-Link Telematik
T-Link Telematik-Hardware und -Software sind serienmäßig installiert und liefern Fernüberwachung, Standort- und Leistungsdaten. Ein kostenfreies siebenjähriges Datenabonnement ist enthalten, um Verfügbarkeit und Ferndiagnose zu unterstützen.

Zubehör / Optionen

• Optionaler Hybrid-Powerpack (elektrische Antriebe an Bord) für elektrischen Betrieb von externer Versorgung oder Bordmotor.
• Optionen für Trichter: ferngesteuerte Kippgitter oder doppeldeckige Vibrationsgitter.

Technische Daten

• Modell: 696 2-Deck.
• Deck-Größe: 6,1 m x 1,7 m pro Deck; Gesamtsiebfläche 20,74 m².
• Trichtervolumen: 8 m³ (10,5 yd³).
• Indikatives Gewicht: 33.800 kg (74.550 lbs).
• Transportmaße (indikativ): H 3,65 m · B 3,0 m · L 19,7 m.
• Betriebsmaße (indikativ): H 5,8 m · B 18,1 m · L 21,01 m.
• Bandbreiten: Haupt 1,2 m (48"), Oversize/Mittel 800 mm (32"), Fines 1,2 m (48").
• Siebwinkelbereich: hydraulisch 18°–32°.
• Telematik: T-Link serienmäßig mit kostenfreiem siebenjährigem Datenabo.
