Siebmaschine für Steinbrüche 693+

mobilVibrationfür Pellets

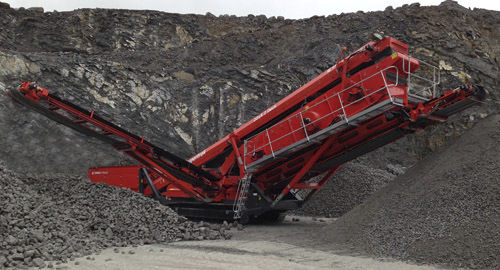

Übersicht Das kettenbetriebene Schrägsieb 693+ wurde für Anwendungen mit hoher Produktionsleistung in Steinbrüchen, im Bergbau, bei Sand & Kies, Kohle, Hackschnitzeln und Mutterboden entwickelt. Es verfügt über einen hochenergetischen Doppel-Deck-Siebkasten (Oberdeck 6,1 m x 1,53 m, Unterdeck 5,55 m x 1,53 m), einen großen Trichter mit Bandzuführung mit variabler Geschwindigkeit und eine optionale Hybridantriebslösung. Hydrauliksystem und Antriebsaggregat sind auf effizienten Betrieb bei reduzierten Motordrehzahlen abgestimmt.

Hauptmerkmale

• Vereinfachter, neu konfigurierter Klappmechanismus für an Bord befindliche Produktförderer für schnellen Aufbau und benutzerfreundliche Bedienung.
• Extra breite, klappbare Laufstege für sicheren, schnellen Zugang und reduzierte Wartungszeiten.
• Maximale Ausnutzung der Full-Size-Doppeldecks für hohe Siebkapazität auch bei feinen, klebrigen und verschmutzten Materialien.
• Hydraulisch verstellbarer Siebkastenwinkel (20°–30°) für Prozessflexibilität.
• T-Link Telematikhardware und -software serienmäßig für Fernüberwachung und Reporting.

Zusätzliche Produktdetails Auf kontinuierlichen Hochdurchsatz ausgelegt, sind Förderer und Lagerkapazitäten des 693+ für den harten Dauereinsatz dimensioniert. Die robuste Unterkonstruktion und der hydraulisch verstellbare Siebkastenwinkel ermöglichen den Einsatz unter anspruchsvollen Bedingungen, während vereinfachte Klappmechanismen und breite Zugänge Aufbau- und Wartungszeiten reduzieren.

Technische Daten

• Nettomotorleistung: Tier 3/Stage IIIA - CAT C4.4 83 kW | Tier 4F/Stage V - Cat C3.6 82 kW (111 PS / 110 PS)
• Sieb: Oberdeck 6,1 m x 1,53 m | Unterdeck 5,55 m x 1,53 m
• Gewicht (ca.): 34.700 kg
• Transportabmessungen (L x B x H): 18,95 m x 3,15 m x 3,6 m
• Arbeitsabmessungen (L x B x H): 19,17 m x 18,25 m x 6,72 m
• Siebkasten: Winkel 20°–30° hydraulisch; Hub 7 mm; Drehzahl ~1.050 rpm; Siebfläche ~18 m²
• Trichter / Zuführung: Volumen 6,9 m³; Zuführhöhe 2,65 m (ohne Gitter); Einlaufbreite 4,1 m; Zuführbandbreite 1,2 m; Zuführgeschwindigkeit 0–16 m/min
• Hauptförderer: Bandbreite 1.050 mm; Bandgeschwindigkeit ~92 m/min
• Feinförderer: Bandbreite 1.200 mm; Austragshöhe ~4,41 m; Lagerkapazität ~127,5 m³
• Mittel-/Übermaßförderer: Typ. Bandbreite 800 mm; Austragshöhe ~4,97 m; Kapazität ~183 m³
• Fahrwerk: Kettenbreite 500 mm; Fahrgeschwindigkeit ~0,8 km/h; Steigfähigkeit 32,6°
