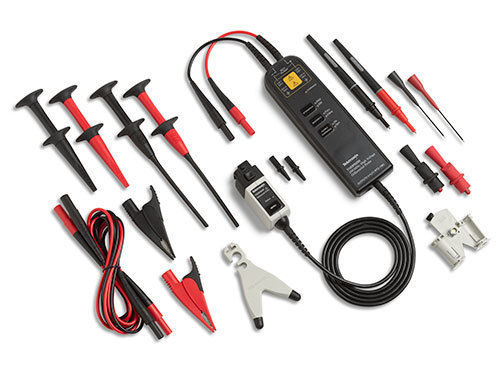

Aktivsonde THDP0400

SpannungHochspannungfür schwimmendes Potential

Übersicht
Eine Hochspannungs-Differenzsonde misst die Spannungsdifferenz zwischen zwei Punkten, wenn keiner der Punkte geerdet ist. Tektronix Hochspannungs-Differenzsonden unterstützen schwebende, isolierte und nicht erdbezogene Messungen mit hoher Gleichtaktunterdrückung und modellabhängigen Maximalwerten bis ±6000 V.

Tektronix Hochspannungs-Differenzsonden bieten

• Optimale Bandbreite und Prüflast für Oszilloskop-Eingänge
• Drittanbieter-Sicherheitszertifizierungen (UL, CSA, ETL) für zutreffende Modelle
• Auswahl an Hoch- und Mittelspannungsmodellen für unterschiedliche Dynamik- und Auflösungsanforderungen
• Umfangreiches Zubehör-Ökosystem für Adapter- und Stromversorgungs-Kompatibilität

Modelle (Serienübersicht)
P5200A | 50X / 500X | 50 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 1.870,00 €
P5202A | 20X / 200X | 100 MHz | 5 MΩ || 2 pF | 200X: ±640 V; 20X: ±64 V | 2.860,00 €
P5205A | 50X / 500X | 100 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 2.860,00 €
THDP0200 | 50X / 500X | 200 MHz | 10 MΩ || 2 pF | 500X: ±1500 V; 50X: ±150 V | 3.380,00 €
TMDP0200 | 25X / 250X | 200 MHz | 5 MΩ || 2 pF | 250X: ±750 V; 25X: ±75 V | 3.460,00 €
THDP0100 | 100X / 1000X | 100 MHz | 40 MΩ || 2.5 pF | 1000X: ±6000 V; 100X: ±600 V | 5.730,00 €
P5210A | 100X / 1000X | 50 MHz | 40 MΩ || 2.5 pF | 1000X: ±5600 V; 100X: ±560 V | 5.770,00 €
TDP0500 | 5X / 50X | 500 MHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 6.580,00 €
TDP1000 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 7.440,00 €
THDP0400 | 50X / 500X | 400 MHz | 10 MΩ || 2.5 pF | 500X: ±2000 V; 50X: ±200 V | 8.350,00 €
P6251 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 10.000,00 €

Hinweise zu Kompatibilität und Zubehör (Auszug)

• Bestimmte Modelle benötigen Adapter oder externe Netzteile für spezifische Oszilloskop‑Familien; Adapter- und TekVPI®-Externe-Netzteil-Anforderungen variieren je nach Oszilloskop-Modell.
• Hochfrequenzmodelle können die Eingangsimpedanz und Eingangs Kapazität variieren, um die Signaltreue für bestimmte Oszilloskop-Eingänge zu optimieren.

Technische Daten / Wichtige Merkmale

• Einsatzzweck: Differenzmessungen, bei denen keiner der Messpunkte geerdet ist; schwebende oder isolierte Messungen.
• Maximale Signalfähigkeit: bis zu ±6000 V (modellabhängig; siehe Modellübersicht).
• Bandbreitenbereich: 50 MHz bis 1 GHz je nach Modell.
• Dämpfungsoptionen: Beispiele 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X.
• Eingangsimpedanz: 1 MΩ (≤ 1 pF) für höchste Bandbreiten; 5 MΩ oder 10 MΩ (≈ 2 pF) für viele Modelle; bis zu 40 MΩ (≈ 2,5 pF) für sehr hochspannungsfähige Modelle.
• Sicherheit: Drittanbieter‑Zertifizierungen für anwendbare Modelle verfügbar.
• Zubehör: Breite Auswahl an Zubehör für Oszilloskop‑Schnittstellen, Adapter und Stromversorgungsoptionen.
