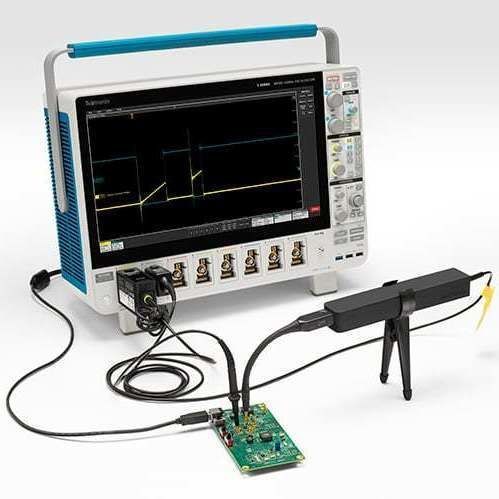

Stromsonde TICP Series

für OszilloskopBreitband

Kurzbeschreibung
Führen Sie präzise shunt-basierte dynamische Strommessungen mit den isolierten Stromtastköpfen der TICP-Serie durch. Hohe Bandbreiten, flexible differentielle Messbereiche, vollständige galvanische und HF-Isolation sowie sehr geringes Rauschen ermöglichen genaue Messungen an potenzialfreien Shunts und Current Viewing Resistors (CVR) in der Leistungselektronik.

Highlights

• Messen Sie von DC bis in hunderte MHz in Kombination mit leistungsfähigen Shunts oder CVRs.
• HF-Isolation zwischen Tastkopfspitze und Oszilloskop beseitigt Erdschleifen und reduziert Gleichtaktstörungen.
• Niedrige Dämpfung und 50 Ω Eingangsimpedanz sorgen für minimale Rauschbeiträge.
• Nahtlose TekVPI™-Integration mit Tektronix MSO-Oszilloskopen der Serien 4, 5 und 6 für Sondenerkennung, Stromversorgung und gerätebasierte Einstellung.

Anwendungsbeispiele
Ausgelegt für High-Side- und potenzialfreie Shunt-Messungen in der Leistungselektronik, z. B. SiC- und GaN-Leistungswandler, High-Side-FET-Schaltanalysen, Stromprofilierung von Low-Power-IoT/Mobilgeräten und Double-Pulse-Messungen.

Wichtige Merkmale

• Bandbreiten: 250 MHz (TICP025), 500 MHz (TICP050), 1 GHz (TICP100).
• Gleichtaktspannung: bis zu 1,8 kV (Verschmutzungsgrad 1); Sicherheitsbewertung 1000 V CAT II.
• Rauschbeitrag: < 4,7 nV/√Hz (<150 µV RMS bei 1 GHz).
• Hohe Gleichtaktunterdrückung: bis zu 140 dB bei DC; ~90 dB bei 1 MHz (1x Spitze).
• Geschirmte MMCX-Spitzen; Adapter für SMA/BNC und 25 mil Square-Pins verfügbar; Bipod-/Tripod-Adapter inklusive.

Modelle (Kurzübersicht)
Modell | Bandbreite | Differentialspannung (Spitzen) | Gleichtaktspannung | Gleichtaktunterdrückung | Listenpreis
TICP025 | 250 MHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (Verschmutzungsgrad 1); 1000 V CAT II | 140 dB bei DC; 90 dB bei 1 MHz (1x Spitze) | 10.200,00 €
TICP050 | 500 MHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (Verschmutzungsgrad 1); 1000 V CAT II | 140 dB bei DC; 90 dB bei 1 MHz (1x Spitze) | 12.300,00 €
TICP100 | 1 GHz | ±0,5 V (1x), ±5 V (10x), ±50 V (100x) | 1,8 kV (Verschmutzungsgrad 1); 1000 V CAT II | 140 dB bei DC; 90 dB bei 1 MHz (1x Spitze) | 14.500,00 €

Lieferumfang / Zubehör
Geschirmte MMCX-Spitzen und Kabel; Adapter: Square pin to MMCX (0.062”), MMCX to IC Grabber, MicroCKT grabbers; Bipod- und Tripod-Adapter zur Stabilisierung; TICPMM100 100X Sensor-Tip-Kabel als Beispiel.

Weitere Dokumente
Serien-Datenblatt und Benutzerhandbuch verfügbar (siehe Tektronix Produktressourcen).

Technische Spezifikationen

• Serienname: TICP (IsoVu™ Isolated Current Probes)
• Bandbreite: 250 MHz, 500 MHz, 1 GHz
• Gleichtaktspannung: bis zu 1,8 kV (Verschmutzungsgrad 1)
• Sicherheitsbewertung: 1000 V CAT II
• Rauschbeitrag: <4,7 nV/√Hz (<150 µV RMS bei 1 GHz)
• Gleichtaktunterdrückung (CMRR): bis zu 140 dB bei DC; ~90 dB bei 1 MHz (1x Spitze)
• Differentialspannungsbereiche: ±0,5 V (1x), ±5 V (10x), ±50 V (100x)
• Eingangsimpedanz: 50 Ω
• Spitzenanschluss: geschirmte MMCX; SMA/BNC-Adapter verfügbar
• Kompatibilität: Voll kompatibel mit Tektronix MSO Series 4, 5, 6 (inkl. B-Varianten und Low Profile)
