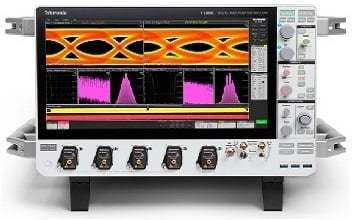

Digitales Oszilloskop DPO714AX

analoganalog / digitalMischsignal

Übersicht
Das DPO der Serie 7 bietet hohe Signaltreue, hohe ENOB, geringes Rauschen, geringen Jitter, hohen Messdurchsatz und die TekScope®-Benutzeroberfläche, wodurch es sich für serielle Hochgeschwindigkeits-, Hochenergie-Physik- und kritische HF-Anwendungen eignet. Bandbreiten 8–25 GHz; kompatibel mit TekConnect™-Tastköpfen.

Wesentliche Merkmale

• Intuitive TekScope-Benutzeroberfläche zur Minimierung der Einarbeitungszeit
• Niedrigstes Rauschen und hohe ENOB für größere Messmargen
• Tek79 10-Bit ADC und fortschrittliche DSP‑Algorithmen für präzise Erfassung
• Schnelle und präzise Jitter- und Augendiagramm-Analyse
• Bis zu 10× schnellere Datenübertragung mit TekHSI und 10 Gbit/s SFP+

Niedriges Rauschen, hohe ENOB
Die Messgenauigkeit und Empfindlichkeit werden durch den Tek85 Niedrigrausch‑Vorpreamplifier, den Tek79 10‑Bit ADC und fortschrittliche DSP‑Algorithmen ermöglicht, sodass auch Signale geringer Amplitude präzise erfasst werden.

• Rauschbeispiele: 523 µV bei 8 GHz (0,10 % FS) bis 1,13 mV bei 25 GHz (0,23 % FS), 500 mV Vollskala
• ENOB: ~7,5 Bit bei 8 GHz bis ~6,5 Bit bei 25 GHz (125 GS/s, 500 mV FS, Signal 90 % FS)
• QuietChannel™-Technologie: aktives CTLE kompensiert Kanalverluste und reduziert Signalpfad‑Rauschen
• Vollautomatische Signal Path Compensation (SPC) passt Verstärkung, Offset und Frequenzgang an

Reduzieren Sie Testzeiten mit 10× Durchsatz
Die integrierte 10 Gbit/s SFP+-Schnittstelle und TekHSI™ ermöglichen wesentlich schnellere Übertragungen großer Wellenform‑Datensätze zu einem PC für parallele Erfassung und Analyse. TekHSI verwendet ein gRPC‑basiertes Low‑Latency‑Framework mit C#‑ und Python‑Bibliotheken sowie TekScope PC.

Benutzeroberfläche und Betrieb
15,6" 1080p Display mit Touch‑optimierter TekScope UI für schnelle Navigation, Multi‑Touch‑Gesten und Ein‑Tasten‑Jitter‑Messungszusammenfassung. Unterstützt eingebettetes OS oder Windows auf entnehmbarem SSD.

Anwendungen

• Forschung: Hochenergiephysik, Teilchenbeschleuniger, Astrophysik, Plasma/ Fusionsforschung (125 GS/s, Aufzeichnungslängen bis zu 2G)
• Serielle Hochgeschwindigkeits‑Konformitätsprüfungen und Debugging: PCIe, USB, Thunderbolt, DisplayPort, HDMI, DDR, MIPI (optionale Softwarepakete)
• Breitband‑RF‑Systeme: Multikanal Vektor‑Signal‑Analyse mit SignalVu‑PC für EW, SIGINT, 5G/mmWave, UWB und RF‑Pulsanalyse

Modelldarstellung (Tabelle)
Modell | Analogbandbreite | Abtastrate | Aufzeichnungslänge | Analoge Kanäle | Listenpreis
DPO714AX | 8 GHz – 25 GHz | 125 GS/s | Bis zu 2G Punkte | 4 | US $176,000

Verfügbare Upgrades und Optionen

• Software‑ und Funktionslizenzen: 7-LNX-UP (entnehmbares SSD mit embedded OS), 7-WIN-UP (Windows auf entnehmbarem SSD), 7-RL-1 / 7-RL-2 (Aufzeichnungslänge auf 1G/2G erweitern), 7-SIM-UP (Signal Integrity Modeling), Opt. 7-FRQCNT (Frequenzzähler/Timer)
• Bandbreiten‑Upgrade: 7-BWAX4 (Upgrade für DPO714AX)
• Sondenkompatibilität: TekConnect™ und TriMode‑Sonden (P7708, P7713, P7716, P7720, P7625, P7633)

Dokumente und Ressourcen
Datasheets und Handbücher verfügbar; Vergleichs‑PDF: https://download.tek.com/document/Tektronix%20Performance%20Scope%20Comparison_85W-74190-0.pdf

Eigenschaften / Technische Spezifikationen

• Serie / Produktname: 7 Series DPO Digital Phosphor Oscilloscope
• Hersteller (Marke): Tektronix
• Modell / SKU: DPO714AX
• Bandbreite: 8–25 GHz (modell/optionabhängig)
• Maximale Abtastrate: 125 GS/s
• Aufzeichnungslänge: Bis zu 2G Punkte
• Analoge Kanäle: 4
• Vertikale Auflösung: 10 Bit (ADC)
• ENOB: ~7,5 Bit bei 8 GHz bis ~6,5 Bit bei 25 GHz (spezifizierte Bedingungen)
• Rauschpegel: 523 µV bei 8 GHz – 1,13 mV bei 25 GHz (500 mV FS)
• Signalpfad‑Technologien: Tek85 Preamp, Tek79 10‑Bit ADC, QuietChannel™, automatische SPC
• Hochgeschwindigkeits‑Schnittstelle: 10 Gbit/s SFP+ und TekHSI™ (gRPC‑basiert)
• Display: 15,6" 1080p Touchscreen
• Speicher: Entnehmbares SSD (embedded OS oder Windows optional)
• Sonden‑Interface: TekConnect™; unterstützt TriMode‑Sonden
