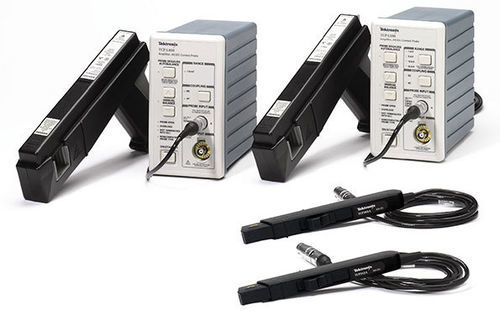

Stromsonde A622

automatischMess

Übersicht
Die Stromtastkopflösungen von Tektronix bieten ein breites Portfolio an AC/DC‑ und reinen AC‑Tastköpfen für Leistungs‑ und Lastanalysen. Die Messbereiche reichen von µA‑Empfindlichkeit bis hin zu mehreren kA, wobei Bandbreite und Anstiegszeit modellabhängig sind. In Verbindung mit Tektronix‑Oszilloskopen unterstützen viele Modelle automatische Anzeige und Skalierung zur Vereinfachung der Volt→Ampere‑Umrechnung.

Highlights

• Umfangreiche Auswahl an AC/DC‑ und AC‑Only‑Stromtastköpfen
• Messfähigkeit von µA‑Empfindlichkeit bis 3.000 A (modellabhängig)
• Bandbreitenoptionen bis zu 2 GHz für HF‑Anwendungen
• Hohe Zangenempfindlichkeit bis ~1 mA bei ausgewählten Modellen
• Ausgewählte Produkte mit Drittzertifikaten (UL, CSA, ETL)
• Modelle mit Nennspannung für Blankdraht und Hochstromzangen verfügbar
• Automatische Ausgabe und Skalierung mit Tektronix‑Oszilloskopen, sofern unterstützt

Verfügbare Modelle und wichtige Daten
Modell | Maximaler Strom | Minimaler Strom | Bandbreite | Anstiegszeit | Richtpreis
A622 | DC: 100 A; Max. RMS: 71 A; Spitze: 100 A | 50 mA | 100 kHz | - | ¥ 197,000
A621 | RMS: 1000 A; Spitze: 2000 A | 10 mA | 50 kHz | - | ¥ 197,000
CT2 | Spitze: 36 A; Max. RMS: 2,5 A kontinuierlich | 1 mA | 200 MHz | < 500 ps | ¥ 208,000
CT1 | Spitze: 12 A; Max. RMS: 450 mA kontinuierlich | 200 μA | 1 GHz | < 350 ps | ¥ 209,000
CT6 | Spitze: 6 A; Max. RMS: 120 mA kontinuierlich | 200 μA | 2 GHz | < 200 ps | ¥ 220,000
TRCP0300 | 300 A max | 250 mA min | 30 MHz | - | ¥ 450,000
TCP305A | DC: 50 A; Max. RMS: 35,4 A; Spitze: 50 A | 5 mA | 50 MHz | < 7 ns | ¥ 459,000
TRCP3000 | 3000 A max | 500 mA min | 16 MHz | - | ¥ 476,000
P6021A | Max. RMS: 10,6 A; Spitze: 250 A | 10 mA | 60 MHz | < 5,8 ns | ¥ 490,000
P6022 | Max. RMS: 4 A; Spitze: 100 A | 1 mA | 120 MHz | < 2,9 ns | ¥ 560,000
TCPA300 / TCPA400 (Verstärker) | Sonde abhängig | - | bis zu 100 MHz (verstärkerabhängig) | - | ¥ 669,000–¥ 677,000

Hinweise zur Nutzung und Kompatibilität
Viele Modelle benötigen je nach Oszilloskop‑ oder Verstärkermodell spezielle Adapter, Verstärker oder Abschlusswiderstände (z. B. TCPA‑Verstärker, TCA/TCA‑BNC‑Adapter, 50 Ω Durchführungsabschluss Nr. 011‑0049‑0X, TekProbe‑Kabel). Kompatibilität und erforderliche Zubehörteile sind modellabhängig und in den jeweiligen Datenblättern angegeben.

Technische Daten

• Marke: Tektronix
• Produktfamilie: Current Probe
• Messbereich: von µA‑Empfindlichkeit bis zu multi‑kA‑Modellen (z. B. bis 3.000 A bei TRCP3000)
• Bandbreite: modellabhängig, bis zu 2 GHz bei ausgewählten CT‑Modellen
• Empfindlichkeit: bis zu ~200 μA–1 mA bei ausgewählten Tastköpfen
• Anstiegszeit: von unter 100 ps bis zu mehreren ns, modellabhängig
• Sicherheit: ausgewählte Modelle mit UL / CSA / ETL‑Zertifizierung
• Automatische Anzeige/Skalierung mit kompatiblen Tektronix‑Oszilloskopen
