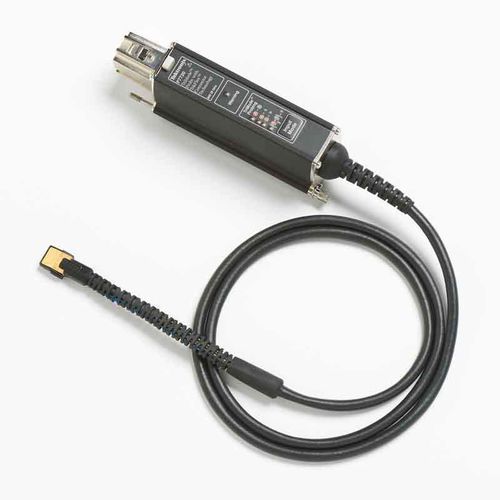

Koaxiale Tastspitze ADA400A

Schnittstellenfür Hochfrequenz

Produktübersicht
Die Differenzsignale in seriellen Hochgeschwindigkeitsstandards erfordern eine sehr präzise Charakterisierung. Tektronix Niederspannungs-Differentialtastköpfe bieten marktführende Signaltreue und Bandbreite, sodass Sie Signalfeinheiten detailliert beobachten können. Die TriMode™-Architektur ermöglicht mit nur einer Verbindung Gleichtakt-, Single‑Ended‑ und Differenzmessungen und vereinfacht so die Messdatenerfassung.

Modelle und Spezifikationen (Tabelle)
Modell | Bandbreite | Eingangsimpedanz | Dämpfung | Maximale Spannung | Listenpreis (US $)
ADA400A | 1 MHz | 1 MΩ | ~55 pF | 100x, 10x, 1x, 0.1x | US $3,750
TDP1500 | 1,5 GHz | 200 kΩ / ≤1 pF | 1X / 10X | ±25 V (DC + pk AC) | US $7,930
P6247 | 1 GHz | 200 kΩ / ≤1 pF | 1X / 10X | ±25 V (DC + pk AC) | US $9,280
TDP3500 | 3,5 GHz | 100 kΩ / ≤0,3 pF | 5X | ±15 V (DC + pk AC) | US $9,890
TDP4000 | 4 GHz | 100 kΩ / ≤0,3 pF | 5X | ±15 V (DC + pk AC) | US $10,200
P6248 | 1,5 GHz | 200 kΩ / <1 pF | 1X / 10X | ±25 V (DC + pk AC) | US $11,400
TDP7704 | 4 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $12,100
TDP7706 | 6 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $13,400
TDP7708 | 8 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $14,700
P7708 | 8 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $17,100
P7508 | 8 GHz | 100 kΩ | 0,4 pF | 5X / 12,5X | ±15 V (DC + pk AC) | US $18,900
TDP7710 | 10 GHz | 100 kΩ (SIT) / 144 kΩ (BRW) | 0,4 pF | 4X / 10X | ±12 V | US $19,100
P7713 | 13 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $25,600
P7513A | >13 GHz | 100 kΩ | 0,4 pF | 5X / 12,5X | ±15 V (DC + pk AC) | US $28,600
P7716 | 16 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $35,500
P7516 | 16 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 5X / 12,5X | ±15 V (DC + pk AC) | US $38,700
P7720 | 20 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $42,100
P7625 | 25 GHz | 50 Ω / 225 Ω | coax: 0.25/0.5/1/2/4 ; P76TA: 1.25/2.5/5/10/20 | ±5 V (DC + pk AC) | US $42,100
P7633 | 33 GHz | 50 Ω / 225 Ω | coax: 0.25/0.5/1/2/4 ; P76TA: 1.25/2.5/5/10/20 | ±5 V (DC + pk AC) | US $54,500

Kurzprofil der Funktionen

• TriMode™‑Architektur: Gleichtakt-, Single‑Ended‑ und Differenzmessungen mit einer Verbindung.
• Verfügbare Bandbreite: von 1 MHz (ADA400A) bis 33 GHz (P7633), modellabhängig.
• Eingangsimpedanzen: von 50 Ω / 225 Ω (Koax) bis 1 MΩ (ADA400A); Eingangskapazitäten ≈0,3 pF bis ~55 pF.
• Dämpfungsoptionen: 100x / 10x / 1x / 0,1x, 4x / 10x, 5x / 12,5x u. a., abhängig vom Modell/Adapter.
• Maximale Messspannungen (DC + pk AC): typ. ±5 V bis ±25 V, modellabhängig.
• Beobachtete Listenpreisspanne: US $3,750 bis US $54,500 je nach Modell und Konfiguration.

Technische Merkmale / Spezifikationen

• Marke: Tektronix.
• Produkttyp: Low Voltage Differential Probes (Niederspannungs-Differentialtastköpfe).
• Zielanwendungen: Charakterisierung hochfrequenter Differenzsignale (z. B. serielle Hochgeschwindigkeitsstandards, DDR/LPDDR‑Tests).
• Varianten: passive und aktive Modelle über ein breites Bandbreitenspektrum mit unterschiedlichen Impedanzen/Abschwächungen.
• Kompatibilität: Einige Modelle erfordern Adapter oder externe Stromversorgungen für bestimmte Oszilloskop‑Modelle (modellabhängig).
• Zubehör & Optionen: Adapter (TPA‑BNC, TCA‑VPI50), TekVPI® externe Stromversorgung, FLR‑Spitzen für DDR/LPDDR, P76TA‑Optionen für erweiterte Dämpfung bei bestimmten Koaxialmodellen.
