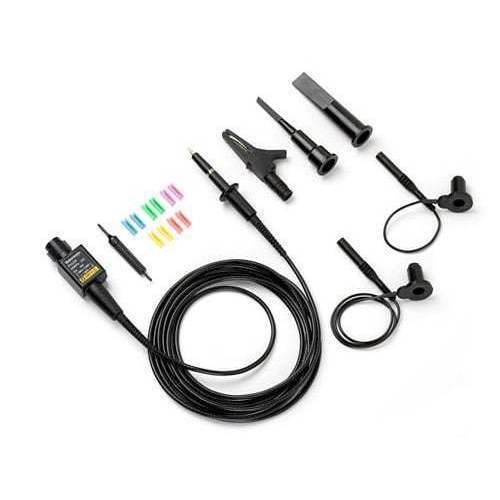

Elektrische Tastspitze P5122

für Hochfrequenz

Produktübersicht
Ein unsymmetrischer Hochspannungstastkopf wird üblicherweise zur Messung von erdbezogenen Signalen bis 40 kV verwendet. Einige unsymmetrische Tastköpfe sind jedoch für Oszilloskope mit isolierten oder schwebenden Eingängen ausgelegt, um nicht erdbezogene Messungen durchzuführen. Anwender sollten Tastköpfe mit geringer Eingangskapazität (< 4 pF) wählen, um die Belastung der Schaltung zu minimieren, da geringere Eingangskapazität bei höheren Frequenzen eine höhere Eingangsimpedanz ergibt.

Tektronix Hochspannungstastkopf‑Lösungen bieten:

• Branchenführende Bandbreite bis zu 800 MHz
• Sehr geringe Tastkopflast mit Eingangskapazitäten bis 1,8 pF
• Einzige Produkte mit Drittanbieter-Sicherheitszertifikaten (UL, CSA, ETL)
• Umfangreichstes Zubehörangebot für Tastköpfe

Modelle (Tabelle)
Modell | Bandbreite | Eingangsimpedanz | Maximale Spannung | Listenpreis
P5122 | 200 MHz | 100 MΩ || 4 pF | RMS: 1000 V CAT II | £488
P5100A | 500 MHz | 40 MΩ || 2,5 pF | Spitzenwert: 2,5 kV; RMS: 1000 V CAT II | £845
TPP0850 | 800 MHz | 40 MΩ || 1,8 pF | Spitzenwert: 2,5 kV; RMS: 1000 V CAT II | £1,330
P6015A | 75 MHz | 100 MΩ || 3 pF | Spitzenwert: 40 kV; RMS: 15 kV DC | £3,710

Verfügbare technische Ressourcen (auf der Seite aufgeführt)

• Passive High Voltage Probes — Datenblatt (Übersicht von Merkmalen, wichtige Spezifikationen, Bestellinformationen)
• Probe Selection Guide — Produktselector
• ABCs of Probes Primer — Whitepaper (Grundlagen und Auswahlhilfe)
• P6015A Instruction Manual; TPP0850 User Manual; TPH1000 Probe Holder Instructions; weitere Handbücher und FAQ

Eigenschaften / Technische Spezifikationen

• Marke: Tektronix
• Produkttyp: Unsymmetrischer Hochspannungstastkopf (Single-Ended)
• Serienbezeichnung: High Voltage Probe: Single-Ended
• Empfohlene Eingangskapazität zur Minimierung der Belastung: < 4 pF
• Niedrigste angebotene Eingangskapazität: 1,8 pF
• Maximale angegebene Bandbreite (Serie): bis zu 800 MHz
• Sicherheit: Drittanbieter-Zertifikate verfügbar (UL, CSA, ETL)
• Beispiel-SKUs und Hauptspezifikationen: P5122 — 200 MHz; 100 MΩ || 4 pF; RMS 1000 V CAT II; P5100A — 500 MHz; 40 MΩ || 2,5 pF; Spitzenwert 2,5 kV; TPP0850 — 800 MHz; 40 MΩ || 1,8 pF; P6015A — 75 MHz; 100 MΩ || 3 pF; Spitzenwert 40 kV, RMS 15 kV DC
• Auf der Seite angezeigte Listenpreise (GBP): P5122 £488; P5100A £845; TPP0850 £1,330; P6015A £3,710
