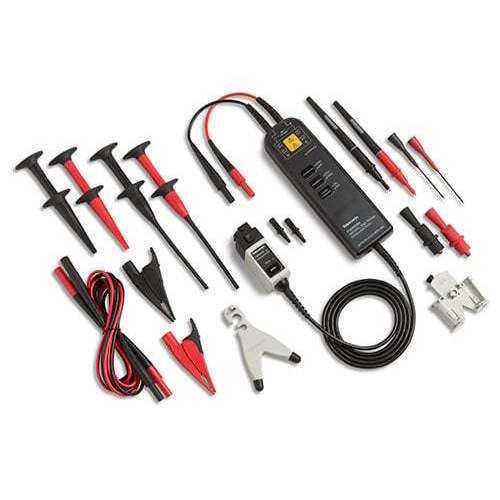

Elektrische Tastspitze P5200A

für Hochfrequenz

Übersicht
Ein Hochspannungs-Differentialtastkopf misst die Spannungsdifferenz zwischen zwei Punkten, wenn keiner der Punkte geerdet ist. Tektronix Hochspannungs-Differentialtastköpfe ermöglichen Messungen an schwebenden oder isolierten Schaltungen; ausgewählte Modelle unterstützen Signale bis ±6000 V. Sie sind auf hohe Gleichtaktunterdrückung ausgelegt, um präzise Messungen ohne Erdreferenz zu ermöglichen.

Tektronix Hochspannungs-Differentialtastkopf-Lösungen bieten:

• Branchenbeste Bandbreite und geringe Tastkopflast für genaue Signalaufzeichnung
• Drittanbieter-Sicherheitszertifizierungen bei ausgewählten Modellen (UL, CSA, ETL)
• Breite Palette an Dämpfungen und Spannungsbereichen zur Anpassung des Dynamikbereichs
• Umfangreiches Zubehör und Adapter für die Kompatibilität mit Oszilloskopen

Modelle und Hauptspezifikationen

• P5200A — Dämpfung: 50X / 500X — Bandbreite: 50 MHz — Eingangsimpedanz: 10 MΩ || 2 pF — Maximale Spannung: 500X: ±1300 V; 50X: ±130 V — Listenpreis: £1,630
• P5202A — Dämpfung: 20X / 200X — Bandbreite: 100 MHz — Eingangsimpedanz: 5 MΩ || 2 pF — Maximale Spannung: 200X: ±640 V; 20X: ±64 V — Listenpreis: £2,490
• P5205A — Dämpfung: 50X / 500X — Bandbreite: 100 MHz — Eingangsimpedanz: 10 MΩ || 2 pF — Maximale Spannung: 500X: ±1300 V; 50X: ±130 V — Listenpreis: £2,490
• THDP0200 — Dämpfung: 50X / 500X — Bandbreite: 200 MHz — Eingangsimpedanz: 10 MΩ || 2 pF — Maximale Spannung: 500X: ±1500 V; 50X: ±150 V — Listenpreis: £2,940
• TMDP0200 — Dämpfung: 25X / 250X — Bandbreite: 200 MHz — Eingangsimpedanz: 5 MΩ || 2 pF — Maximale Spannung: 250X: ±750 V; 25X: ±75 V — Listenpreis: £3,010
• THDP0100 — Dämpfung: 100X / 1000X — Bandbreite: 100 MHz — Eingangsimpedanz: 40 MΩ || 2,5 pF — Maximale Spannung: 1000X: ±6000 V; 100X: ±600 V — Listenpreis: £4,980
• P5210A — Dämpfung: 100X / 1000X — Bandbreite: 50 MHz — Eingangsimpedanz: 40 MΩ || 2,5 pF — Maximale Spannung: 1000X: ±5600 V; 100X: ±560 V — Listenpreis: £5,020
• TDP0500 — Dämpfung: 5X / 50X — Bandbreite: 500 MHz — Eingangsimpedanz: 1 MΩ || ≤ 1 pF — Maximale Spannung: 50X: ±42 V; 5X: ±4.2 V — Listenpreis: £5,730
• TDP1000 — Dämpfung: 5X / 50X — Bandbreite: 1 GHz — Eingangsimpedanz: 1 MΩ || ≤ 1 pF — Maximale Spannung: 50X: ±42 V; 5X: ±4.2 V — Listenpreis: £6,470
• P6251 — Dämpfung: 5X / 50X — Bandbreite: 1 GHz — Eingangsimpedanz: 1 MΩ || ≤ 1 pF — Maximale Spannung: 50X: ±42 V; 5X: ±4.2 V — Listenpreis: £8,740

Kompatible Geräte & Hinweise
Viele Modelle benötigen Adapter oder spezifische Oszilloskop-Schnittstellen (z. B. TCA-1MEG, TPA-BNC, TekVPI® externe Stromversorgung, TCA-VPI50, TPA-N-VPI). Prüfen Sie die Modellkompatibilität und erforderliche Adapter bei der Konfiguration.

Technische Daten

• Hersteller: Tektronix
• Serie: High Voltage Differential Probes
• Anwendungsfall: Differenzmessungen, bei denen keiner der Knoten geerdet ist — schwebende/isolierte Messungen
• Maximal messbare Spannungen: bis ±6000 V bei ausgewählten Modellen (z. B. THDP0100 in 1000X)
• Bandbreitenbereich: 50 MHz bis 1 GHz je nach Modell
• Dämpfungsoptionen: 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X
• Eingangsimpedanz-Optionen: 40 MΩ, 10 MΩ, 5 MΩ, 1 MΩ (Parallele Kapazitäten je Modell unterschiedlich)
• Sicherheit & Gleichtaktbehandlung: für nicht-erdbezogene Messungen ausgelegt; ausgewählte Modelle mit Drittzertifizierungen (UL, CSA, ETL)
• Preisspanne (Beispiele): ca. £1,630 bis £8,740 (modellabhängig)
