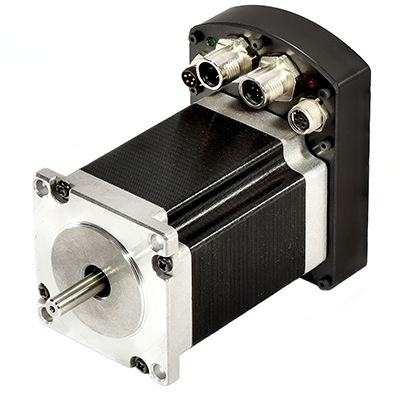

Schrittmotor iMOT233S TM-CATDC48 V24 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Schritt, DC
- Spannung
- 48 V, 24 V, 12 V, 36 V, 18 V, 30 V, 14,4 V, 20 V, 42V, 28 V, 16 V, 21,6 V, 40 V, 19,5 V, 43,2 V, 14 V, 15 V
- Konfiguration
- NEMA 23
- Schutzfaktor
- IP20
- Anzahl der Pole
- zweipolig
- Kühlung
- luftgekühlt
- Anwendung
- Industrie, für medizinische Geräte, für Robotik, für Drehtisch, für Kernkraftanwendungen, für Förderanlage, für Zentrifuge, für Werkzeugmaschinen, für Verpackungsmaschinen, für die chemische Industrie, für die Halbleiterindustrie, für automatische Tür, für medizinische Anwendungen, für Holzbearbeitungsmaschine, für die Elektronik, Optik, für die Textilindustrie, für Dosiergerät, für die Pharmaindustrie, für Kreiselpumpen
- Weitere Eigenschaften
- Hochpräzision, Niederspannung, mit integrierter Steuerung, Präzision, geschlossene Schleife, mit Steuerungssystem, mit niedriger Drehzahl, mit variabler Geschwindigkeit, programmierbar, Bewegungskontrolle, mit konstanter Geschwindigkeit, mit integriertem Frequenzumrichter, servogesteuert, mit integriertem Controller, EtherCAT, RS-232, ansteuerbar, mit integrierter Elektronik, TMLCAN, mit Drehzahlregelung, mit integriertem Motion-Controller, mit integriertem Encoder
- Leistung
Max: 100 W
(0,14 hp)80 W
(0,11 hp)Min: 0 W
(0 hp)- Intensität
Max: 2,8 A
2,8 A
Min: 0,01 A
- Drehmoment
Max: 1,6 Nm
(1,180099 ft.lb)1,6 Nm
(1,180099 ft.lb)Min: 0 Nm
(0 ft.lb)- Rotationsgeschwindigkeit
Max: 700 rpm
(4.398,2297 rad.min-1)500 rpm
(3.141,5927 rad.min-1)Min: 0,01 rpm
(0,0628 rad.min-1)- Betriebstemperatur
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Beschreibung
Schrittmotor mit integrierter, frei programmierbarer Regelungselektronik, Absolutencoder und EtherCAT-Schnittstelle. Durch die integrierte Steuerung wird der Verkabelungsaufwand auf die Kommunikationsverbindung und die Stromversorgung reduziert und die elektromagnetische Verträglichkeit deutlich verbessert. Das äußerst kompakte Antrieb ist bereits optimal ausgelegt, sofort betriebsbereit und ermöglicht somit eine einfache Integration auf engstem Raum.
Leistungsdaten:
Betriebsspannung: 12 – 48 VDC / Nennstrom: 2.8 A
Nenndrehmoment: 1.6 Nm / Leerlaufdrehzahl: 750 UpM
Kommunikation:
RS232 – für Setup/Inbetriebnahme
EtherCAT – mit CANopen over EtherCAT (CoE) Protokoll
Digitale und analoge Ein-/Ausgänge:
4 digitale Eingänge: 5-24 V, NPN oder PNP konfigurierbar
2 digitale Ausgänge: 24 V, NPN (0.4A) oder PNP (0.3A) konfigurierbar
1 analoger Eingang: 12 Bit, 0-5 V
Feedback: Integrierter magnetischer Singleturn-Absolut-Encoder mit einer Auflösung von 4096 Inkremente pro Umdrehung (12 bit).
Sicherheit: Programmierbare Schutzeinrichtungen gegen Überstrom, Übertemperatur, Unter- und Überspannung, I2t und Schleppfehler.
Ansteuerung:
über Feldbus oder Analog-/Digitaleingänge.
Standalone durch autonome Ausführung komplexer Bewegungsabläufe direkt aus dem nichtflüchtigen Speicher des integrierten Controllers.
Steuermodis:
Closed-Loop mit Sinuskommutierung und feldorientierter Regelung (FOC) für hohe Dynamik, Laufruhe und Effizienz.
Open-Loop mit bis zu 512 Mikroschritte pro Vollschritt, Schrittverlusterkennung und automatischer Positionsausgleich.
Betriebsmodis:
Positions- ,Drehzahl- und Drehmomentregelung
