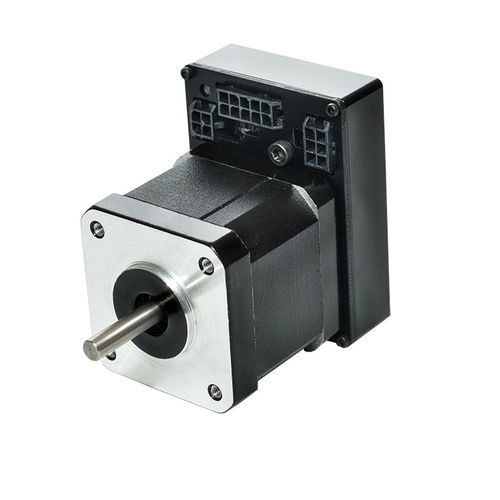

DC-Motor iMOT171B XM-CAN

BLDC12 V18 V

Intelligenter Kompaktantrieb in 42 mm Baugröße (NEMA 17) • BLDC-Motor mit integrierter Steuerungselektronik • Hohe Dynamik und Effizienz durch feldorientierte Regelung (FOC) • Betriebsspannung: 12 – 48 V / Nenndrehmoment: 80 mNm • Magnetischer Singleturn-Absolut-Encoder mit 4096 I/Udr. (12 bit) • Schnittstelle: CANopen/TMLCAN, RS232 • Steckverbindersystem: Molex Micro-Fit Bürstenloser Gleichstrommotor (BLDC) mit integrierter, frei programmierbarer Steuerungselektronik, Absolutencoder, RS232- und CAN/CANopen-Schnittstelle. Durch die integrierte Steuerung wird der Verkabelungsaufwand auf die Kommunikationsverbindung und die Stromversorgung reduziert und die elektromagnetische Verträglichkeit deutlich verbessert. Der iMOT-Antrieb zeichnet sich durch einfache Programmierung, hohe Integrationsdichte und Flexibilität aus und bietet eine ideale Lösung für verschiedene Anwendungen mit kritischen Raumbedingungen. Leistungsdaten: Betriebsspannung: 12 – 48 VDC / Nennstrom: 2.9 A Nenndrehmoment: 80 mNm @ 4000 UpM Kommunikation: RS232 – bis zu 115 k CANopen – gemäß den CiA-Profilen 301, 305 und 402 TMLCAN – Technosofts proprietäres CAN Protokoll Digitale und analoge Ein-/Ausgänge: 5 digitale Eingänge: 5-24 V, NPN oder PNP konfigurierbar 2 digitale Ausgänge: 24 V, 0.5 A, NPN Open-Collector 1 analoger Eingang: 12 Bit, 0-5 V Feedback: Integrierter magnetischer Singleturn-Absolut-Encoder mit einer Auflösung von 4096 Inkremente pro Umdrehung (12 bit). Sicherheit: Programmierbare Schutzeinrichtungen gegen Überstrom, Übertemperatur, Unter- und Überspannung, I2t und Schleppfehler. 16 Pos. Hex-Schalter zum Einstellen der Geräte-Node ID.
