Hydraulischer Antrieb QCVG16

linearKolbendoppeltwirkend

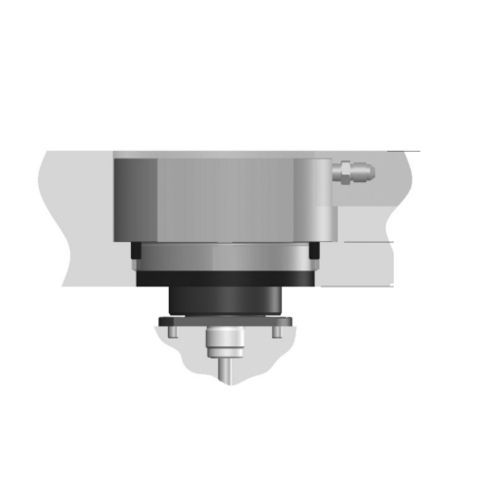

Hydraulischer Antrieb für Verteileranlagen, der in der Klemmplatte montiert ist. Der Antrieb wird über das Kühlsystem in der Platte gekühlt und verfügt über einen Mechanismus, der automatisch Luft aus den Hydraulikleitungen ablässt, wenn sich der Kolben in der vollständig eingefahrenen Position befindet. Ventilstiftbetätigung Betriebsmedium: Hydraulik Druckbereich 35 – 42 bar (500 – 600 psi) Betriebsdruck max. 103 bar (1500 psi) Durchfluss 1,8 l/min Ventilstifthub 16 mm Einstellung ± 1 mm über Einstellmutter von oben Schließkraft 6670 N / 100 bar (1450 psi) Öffnungskraft 6670 N / 100 bar (1450 psi) Anschlüsse Ø 1/8 NPT Kühlung Medium Kühlung der Spannplatte max. 100 °C (210 °F). Kühlleitungen in der Spannplatte erforderlich. Ventilstift Ventilstiftdurchmesser Ø 5 mm, Ø 6 mm, Ø 8 mm Anschluss Schnellkupplung, verdrehsicher Verfügbare Ausführungen QCVG16M04 Standardausführung (Ausschnitt rechts abgebildet) QCVG16M06 Positionssensor Option für hGate®- Anwendungen. QCVG16M07 Endschalter-Option
