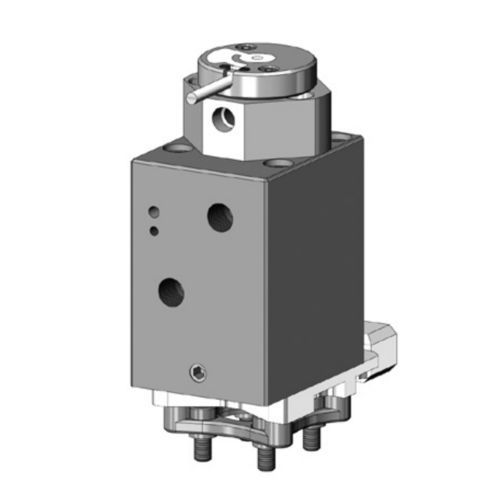

Hydraulischer Antrieb HYC4520M

linearKolbendoppeltwirkend

Stellantrieb für Verteileranlagen, der am Verteiler verschraubt ist. Eine erforderliche Kühlplatte befindet sich zwischen dem Stellantrieb und dem Verteiler, um den Stellantrieb zu kühlen und ihn thermisch von der heißen Verteileroberfläche zu trennen. Ventilstiftbetätigung Betätigungsmedium: Hydraulik Betriebsdruck 3 l/min Baureihe HYC4520M05 3 l/min Reaktionszeit ~0,5 s Einstellung ±1,5 mm über Einstellgewinde von außen (1740 psi) Anschlüsse M12x1,5 (8-L) a) geschlossen b) geöffnet Kühlung Medium: Kühlwasser Durchflussmenge 6 l/min Anschlüsse M12x1,5 (8-L) max. 3 Antriebe in einer Reihe c) unterschiedliche Positionen auf der Kühlplatte Ventilstift Ventilstiftdurchmesser Ø 6 mm, Ø 8 mm Befestigung Schnellkupplung, verdrehsicher Verfügbare Ausführungen F/-R ohne Positionssensor -F = Vollkühlung für Ventilstiftführung -R = Reduzierte Kühlung für Ventilstiftführung Wir empfehlen, den Aktuator nach Produktionsende 60 Minuten lang bei 30 °C zu kühlen, um ihn vor Überhitzung durch Wärmeabgabe vom Verteiler zu schützen.
