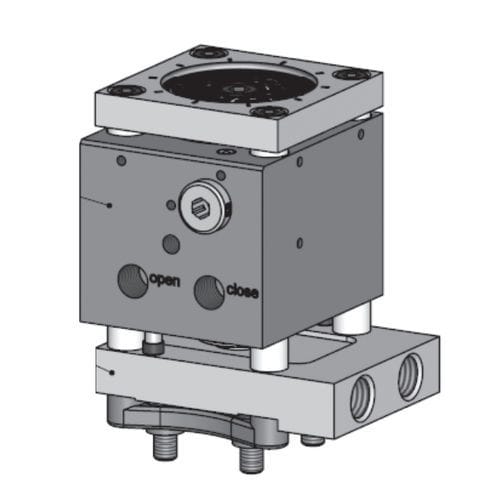

Pneumatischer Antrieb PB series

linearmit Positionserkennungmit optionalem Sensor

Die aktiv gekühlte Pneumatikantriebsserie PB wird am Verteiler verschraubt. Jeder Antrieb ist optional erhältlich mit ♦ Thermoelement (TC) ♦ und einem patentierten Positionssensor (PS) Der Positionssensor erfasst die Stempelposition und sendet ein Signal an activeGate®-Produkte, wodurch eine Positionsregelung im geschlossenen Regelkreis oder eine Stempelpositionsanzeige sowie eine Drehzahlüberwachung mit der Ventilüberwachungsschnittstelle (VMI) ermöglicht wird. Alle Antriebe der PB-Serie verfügen über folgende Merkmale: ♦ Einfache Einstellung des Ventilstifts durch eine Aussparung in der oberen Klemmplatte ♦ Schnellkupplung für den Ventilstift ♦ Verdrehsicherung für den Ventilstift Kühlung des Antriebs Die Kühlplatte zwischen dem Aktuator und dem Verteiler (nicht abgebildet) sorgt für eine aktive Kühlung der Nadelführung und des Aktuators, um diese thermisch von der heißen Verteileroberfläche zu trennen. Es können maximal drei Aktuatoren in Reihe geschaltet werden, um einen unabhängigen Kühlkreislauf zu bilden und eine Überhitzung der Aktuatoren zu verhindern. Die Aufrechterhaltung der Aktuator-Kühlung nach Produktionsende für fünfzehn Minuten schützt vor Überhitzung. Die Kühlplatte (B) kann unabhängig vom Aktuatorgehäuse (A) gedreht werden. Ventilstiftdurchmesser 3 mm, 3,8 mm, 5 mm, 5 mm, 6 mm, 8 mm Düsenserie 06E, 09E, 12E, 12E, 16E, 22E Stiftverstellung +/- 1 mm, +/- 1,5 mm, +/- 1,5 mm Min./Max. Schließkräfte 754/1508 N, 1696/3393 N, 3016/6032 N Min./Max. Öffnungskräfte 526/1052 N 1468/2937 N 2788/5576 N Min./Max. Pneumatikdruck 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) 6/12 bar (87/175 psi) Ventilstößelhub 8 mm 16 mm 16 mm Pneumatikanschlüsse M10x1,0 M10x1,0 M10x1,0 Kühltemperatur 30/60 °C 30/60 °C 30/60 °C Kühlanschlüsse M12x1,5 M12x1,5 M12x1,5
