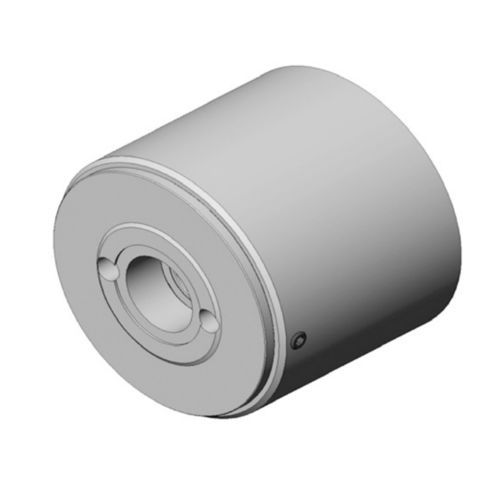

Pneumatischer Antrieb PNC4508Blineartropfendicht
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- pneumatisch
- Bewegung
- linear
- Schutzfaktor
- tropfendicht
- Hub
8 mm
(0,315 in)- Druck
Max: 12 bar
(174,05 psi)Min: 6 bar
(87,02 psi)- Schaftdurchmesser
Max: 4 mm
(0 in)Min: 3 mm
(0 in)- Belastung
Max: 1,91 kN
Min: 0,85 kN
Beschreibung
Stellantrieb für Verteilersysteme, am Verteiler verschraubt. Die Abdichtung erfolgt über die Rückplatte auf der Grundlage
der thermischen Ausdehnung der Verteiler-Stapelhöhe.
Ventilstiftbetätigung
Betätigungsmedium: pneumatisch
Durchflussmenge: 5 l/min
Reaktionszeit: ~0,5 s
Einstellung: ± 1 mm
über Einstellgewinde
von oben
Kühlung
Die Konstruktion sieht eine indirekte Kühlung vor;
ansonsten sind Kühlleitungen erforderlich.
Anschlüsse
Keine Verrohrung. Druckleitung über die Rückplatte
bereitgestellt.
Ventilstift
Ventilstiftdurchmesser Ø 3 mm, Ø 3,8 mm
Befestigung T-Kopf
---
