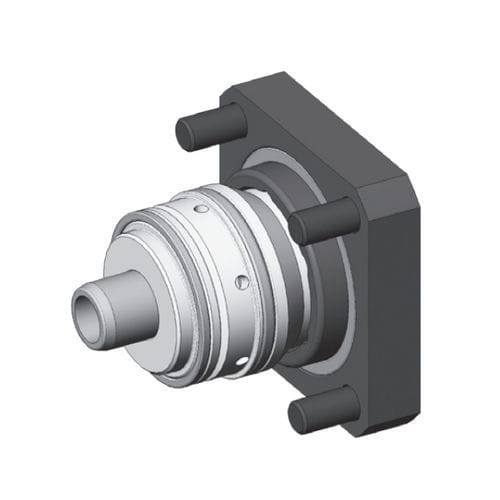

Hydraulischer Antrieb HYZ3908linearKolbendoppeltwirkend
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- hydraulisch
- Bewegung
- linear
- Technologie
- Kolben
- Konfigurierung
- doppeltwirkend
- Anwendungsbereich
- Befestigung
- Hub
8 mm
(0,315 in)- Druck
40 bar
(580,15 psi)- Schaftdurchmesser
4 mm
(0 in)- Belastung
Max: 1,96 kN
Min: 1,51 kN
- Fluidtemperatur
60 °C
(140 °F)
Beschreibung
Hydraulischer Aktuator für Verteileranlagen, der in der Spannplatte montiert ist. Der Aktuator wird durch das Kühlsystem in der Platte gekühlt.
Ventilstiftbetrieb
Betriebsmedium: Hydraulik Betriebsdruck
max.
40 bar (600 psi)
Durchfluss 1,5 l/min
Reaktionszeit ~0,2 s
Ventilstößelhub 8 mm
Einstellung Durch Höhenverstellung von
Unterlegscheiben oberhalb und
unterhalb des Ventilstößelkopfes
Schließkraft 1964 N / 40 bar (580
psi)
Öffnungskraft 1512 N / 40 bar (580
psi)
Anschlüsse Ø 5 mm
Kühlung
Medium Kühlung der Spannplatte
max. 60 °C (140 °F).
Kühlleitungen sind
in der Spannplatte
erforderlich.
Ventilstift
Ventilstiftdurchmesser Ø 3,8 mm
Befestigung Ventilstiftkopf im Inneren
des Kolbens.
---
