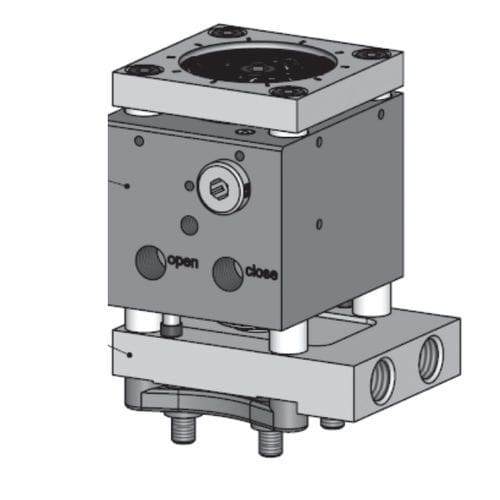

Hydraulischer Antrieb HB series

linearfür Absperrschiebermit integriertem Positionssensor

Die aktiv gekühlte Hydraulikantriebsserie HB wird am Verteiler verschraubt. Jeder Antrieb ist wahlweise mit einem Thermoelement (TC) und einem patentierten Positionssensor (PS) erhältlich. Der Positionssensor erfasst die Position des Ventilstifts und sendet ein Signal an activeGate®-Produkte, wodurch eine Positionsregelung im geschlossenen Regelkreis oder eine Anzeige der Ventilstiftposition sowie eine Drehzahlüberwachung über die Ventilüberwachungsschnittstelle (VMI) ermöglicht wird. Alle Antriebe der HB-Serie verfügen über folgende Merkmale: ♦ Automatische Entlüftung zur Beseitigung von Luft in den Hydraulikleitungen für eine gleichbleibende Betätigung ♦ Einfache Einstellung des Ventilstifts durch eine Aussparung in der oberen Klemmplatte ♦ Schnellkupplung für den Ventilstift ♦ Verdrehsicherung für den Ventilstift Hinweis: Ein Ölfilter mit einer Filterfeinheit von 10 Mikrometern oder weniger ist erforderlich, um eine ordnungsgemäße Funktion der automatischen Entlüftung zu gewährleisten. Kühlung des Stellantriebs Die Kühlplatte zwischen dem Stellantrieb und dem Verteiler (nicht abgebildet) sorgt für eine aktive Kühlung der Nadelführung und des Stellantriebs, um diesen thermisch von der heißen Oberfläche des Verteilers zu trennen. Es können maximal drei Aktuatoren in Reihe geschaltet werden, um einen unabhängigen Kühlkreislauf zu bilden und eine Überhitzung der Aktuatoren zu verhindern. Die Aufrechterhaltung der Aktuatorkühlung nach Produktionsende für fünfzehn Minuten schützt vor Überhitzung. Die Kühlplatte (B) kann unabhängig vom Aktuatorgehäuse (A) gedreht werden. Hinweis: Die Option SynCool® 1 ist verfügbar, um die Notwendigkeit einer Nachkühlung bei vielen Anwendungen zu beseitigen (weitere Informationen finden Sie auf Seite 20).
