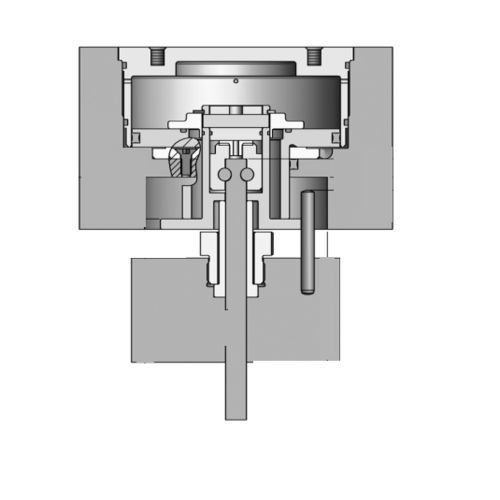

Pneumatischer Antrieb VP4008P

linearKolben

Pneumatischer Antrieb für Verteileranlagen, der in der Rückwandplatte montiert ist. Der Antrieb wird über das Kühlsystem in der Platte gekühlt. Ventilstößel Betrieb Betriebsmedium pneumatisch Druckbereich 6 – 10 bar (87 – 145 psi) Betriebsdruck max. 11 bar (160 psi) Durchfluss 10 l/min Ventilstößelhub 16 mm Einstellung Durch Verstellen eines Höhenverstellstücks Schließkraft 3016 N / 6 bar (87 psi) Öffnungskraft 2788 N / 6 bar (87 psi) Anschlüsse M12x1,5 Ventilstift Ventilstiftdurchmesser Ø 5 mm, Ø 6 mm, Ø 8 mm Befestigung Ventilstiftkopf im Kolben Kühlung Medium Kühlung der Spannplatte max. 100 °C (210 °F). Kühlleitungen in der Spannplatte erforderlich. Sonstige Angaben Mindestdicke der Spannplatte 50 mm Mindestabstand zwischen zwei Antrieben 97 mm Max. Abstand vom Antrieb zur Mittelstütze 650 mm Wichtig Der Kunde muss saubere, geschmierte Druckluft für eine ordnungsgemäße Betätigung verwenden
