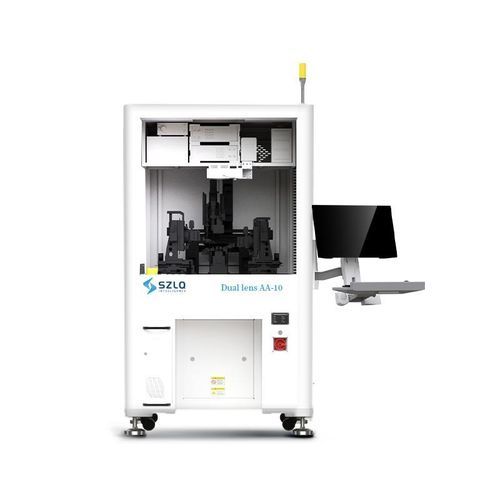

Optisches Ausrichtsystem Dual lens AA-10

für optische AnlagenWellenleiter und Glasfaser-ArrayIndustrie

Dual-lens AA-10 ist ein Aktiv-Ausrichtungsgerät, entwickelt für synchrone Kopplungsprodukte mit zwei Linsen. Es verfügt über zwei hochpräzise aktiv gekoppelte Montage-/Positioniersysteme mit sechs Freiheitsgraden, einen temperaturgeregelten Träger und visuelle Führung. Das Design berücksichtigt Kompatibilität und Stabilität durch Schnellwechselvorrichtungen und Softwareumschaltung zur Unterstützung mehrerer Maschinentypen.

Hauptfunktionen

• Zwei Sets hochpräziser sechs Freiheitsgrade aktive Kopplungs- und Montagesysteme
• Temperaturgeregelter Präzisionsträger
• Hochpräzise visuelle Führung mit oberer und unterer visueller Kalibrierung
• Exakte Rückmeldung des Linsendrucks
• Automatische Dosierung und automatische UV-Härtung
• Hocheffizientes Luftlager-Schwingungsdämpfungssystem
• Schnellwechselvorrichtungen und Softwareumschaltung für Maschinokompatibilität

Zusätzliche Optionen / Merkmale

• Individuelle Anpassung
• Lokalisierung
• Automatische Kalibrierung

Anwendungsbereiche

• Photonik
• Leistungsbauelemente
• Mikrowellen-RF-Bauelemente
• Bereich Neufahrzeuge / neue Energiefahrzeuge

Vorteile / Komponenten

• Düsenvorsteuereung kombiniert mit Vakuumadsorption
• Obere und untere visuelle Positionierungskomponenten
• Produktvorrichtungen
• Dosierkomponenten sowie obere Bildverarbeitungs- und UV-Härtungsmodule
• Positiver Druck: Druck ≥ 0,5 MPa; Anschlussdurchmesser: 8 mm
• Negativer Druck: Vakuumgrad ≤ -80 kPa; Anschlussdurchmesser: 8 mm (Vakuumpumpe optional)

Technische Daten

• Träger-Temperaturregelung: 20 ~ 80 °C, ±0,5 °C (optional)
• Wiederholgenauigkeit der Positionierung der gekoppelten Linearachsen: ±100 nm
• Gewicht der Anlage: ca. 650 kg
