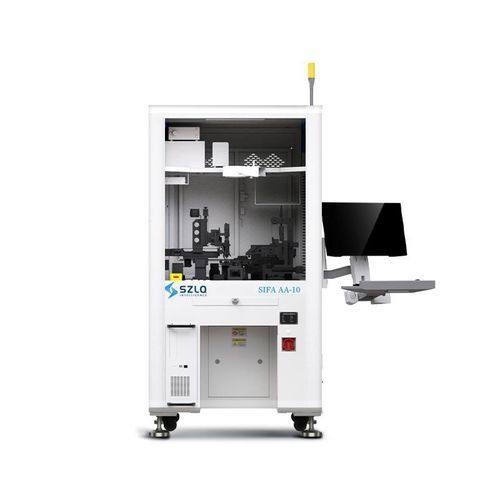

Kupplungssystem SIFA AA-10

SIFA AA-10 ist ein Kupplungsgerät, das für die Produktentwicklung T/RX-FA entwickelt wurde. Es bietet automatische Dosierung, UV-Härtung und kraftgeführte Rückmeldung und integriert Hardware und Software für Versuchsanwendungen und die Serienproduktion.

Wesentliche Merkmale

• Effizientes und präzises System zur Befestigung von Kupplungen
• Automatisches Nivelliersystem für die Bühne
• Visuelle Führung zur Ausrichtung
• Echtzeit- und präzise Rückmeldung des Drucks in X/Z-Richtung des FA
• Automatische Dosierung
• Automatische UV-Härtung
• Luftschwimmendes Stoßdämpfungssystem für verbesserte Stabilität
• Benutzerfreundliche Softwareoberfläche mit schnellem Softwarewechsel
• Eigenentwickeltes, effizientes Kupplungssystem mit hoher Gerätekompatibilität
• Bequemer Austausch von Vorrichtungen

Anwendungsbereiche

• Photonik
• Leistungshalbleiter / Leistungselektronik
• Bereich Mikrowellen-RF-Geräte
• Sektor neue Energiefahrzeuge

Eigenschaften / Technische Spezifikationen

• Betriebsumgebung: Temperatur 22°C ± 2°C; Luftfeuchte 55% ± 5%
• Wiederholbare Positioniergenauigkeit der gekoppelten Linearbewegungen: ±100 nm
• Gewicht der Anlage: Ca. 600 kg
• Positive Druckquelle: Druck ≥ 0,5 MPa; Anschlussdurchmesser: 8 mm
• Negative Druckquelle: Vakuumgrad ≤ -80 kPa; Anschlussdurchmesser: 8 mm (Vakuumpumpe optional)
• FA-Vakuumadsorption + elektrische Backenspannung mit Kraftregelungsrückmeldung
• Dosierpositionierung und Rückmeldung der Auflagekraftkontrolle

Kompatibilität & Optionen

• Für F&E-Validierung konzipiert und skalierbar für Produktionslinien
• Optionale Vakuumpumpe und anpassbare Vorrichtungen
• Hohe Kompatibilität mit verschiedenen FA-Geräten und Modulen
• Schneller Softwarewechsel zur Anpassung von Prozessrezepten
