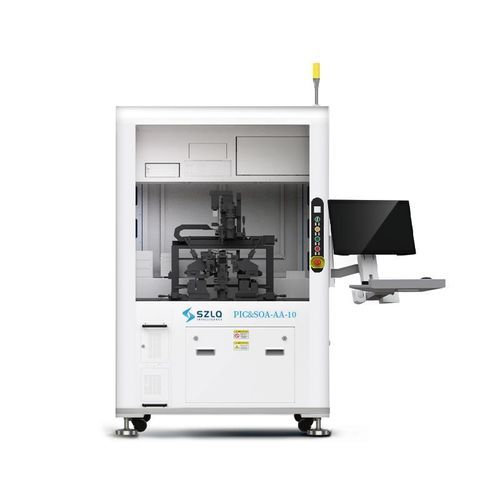

Hochpräzisions-Ausrichtsystem PIC&SOA-AA-10

automatisch

Das PIC&SOA‑AA‑10 ist ein aktives Koppelungssystem für die Montage von PIC und SOA, entwickelt zur Stabilisierung der Produktqualität und zur Steigerung der Ausbeute durch präzise Ausrichtung und effiziente Prozessautomation. Es integriert doppelte sechs Freiheitsgrade aktive Koppelungsaufnahmen sowie mehrere hochpräzise Steuer‑ und Automatisierungsfunktionen.

Hauptmerkmale

• Zwei aktive Koppelungsaufnahmen mit sechs Freiheitsgraden für präzise Ausrichtung.
• Trägertisch‑Temperaturregelung: 20–80°C, ±0,5°C.
• Hochpräzise visuelle Führung und Druckrückmeldung für geschlossene Regelkreise.
• Automatische, präzise Dosierung mit integrierter UV‑Aushärtung.
• Effizientes Luftschwebe‑Dämpfungssystem zur Isolierung äußerer Vibrationen und zur Ertragssteigerung.
• Hohe Kompatibilität: austauschbare Vorrichtungen und Software‑Umschaltung für schnellen Modellwechsel und industrielle Serienfertigung.

Anwendungsbereiche

• Photonik
• Leistungsbauelemente
• Fertigung von Mikrowellen/RF‑Bauteilen
• Bereich Fahrzeuge mit neuer Energie

Eigenschaften / Technische Daten

• Trägertemperaturregelung: 20~80℃, ±0,5℃
• Wiederholbare Positioniergenauigkeit der gekoppelten linearen Achsen: ±100 nm
• Gewicht der Anlage: ca. 650 kg
• Positiver Druckanschluss: Druck ≥ 0,5 MPa; Anschlussdurchmesser: 8 mm
• Negativer Druckanschluss: Vakuumgrad ≤ -80 kPa; Anschlussdurchmesser: 8 mm; optionale Vakuumpumpe
• Zusätzliche Funktionen: SOA‑Vakuumadsorption + elektrische Backen‑Spannung; automatische Zapping‑Sondenversorgung; PIC‑Temperaturhaltevorrichtung mit luftgekühlter Wärmeabfuhr und automatischen PIC‑Sonden; Enddruckrückmeldung; automatische Dosierung und automatische UV‑Aushärtung; Luftschwebe‑Dämpfungssystem.
