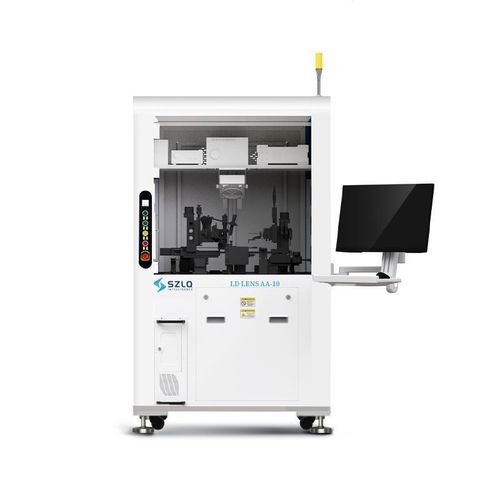

Hochpräzisions-Ausrichtsystem LD LENS AA-10

automatisch

Übersicht:
Das LD LENS AA-10 ist ein hochpräzises Koppel- und Montagegerät für LD LENS-Kopplung und -Bestückung und bietet eine aktive Kopplung mit sechs Freiheitsgraden sowie integrierte Steuerungs- und Automatisierungsfunktionen für eine stabile, reproduzierbare Produktion.

Hauptfunktionen und Merkmale:

• Aktive Kopplung und Montage mit sechs Freiheitsgraden
• Temperaturgeregelter Träger zur Prozessstabilisierung
• Hochpräzise visuelle Führung mit Ober-/Unter-Visual-Positionierkomponenten
• Präzises Feedback des LENS-Unterdrucks
• Düsenkraftregelung kombiniert mit Vakuumadsorption
• Automatisches Dosieren und automatische UV-Härtung für Prozessintegration
• Luftschwebe-Dämpfungssystem zur Vibrationsisolation
• Benutzerfreundliche Softwareoberfläche, schneller Rezeptwechsel und hohe Gerätekompatibilität
• Einfache Werkzeugwechsel zur Unterstützung von Kleinserienvalidierung bis zur Großserienproduktion
• Anpassbare Konfiguration mit automatischen Kalibrierungsfunktionen

Anwendungsbereiche:

• Photonik
• Leistungshalbleiter
• Mikrowellen-RF-Bauelemente
• Neufahrzeugtechnik / New-Energy-Fahrzeuge

Technische Merkmale / Spezifikationen:

• Träger-Temperaturregelung: 20~80 °C, ±0,5 °C (optional)
• Wiederholgenauigkeit der Positionierung der gekoppelten Linearachsen: ±100 nm
• Gerätegewicht: ca. 650 kg
• Positiver Druck: Druck ≥ 0,5 MPa; Anschlussdurchmesser: 8 mm
• Negativer Druck: Vakuum ≤ -80 kPa; Anschlussdurchmesser: 8 mm (Vakuumpumpe optional)
• Düsenkraftregelung kombiniert mit Vakuumadsorption
• Enthält Produktspannvorrichtung und automatische Dosierfunktionen
