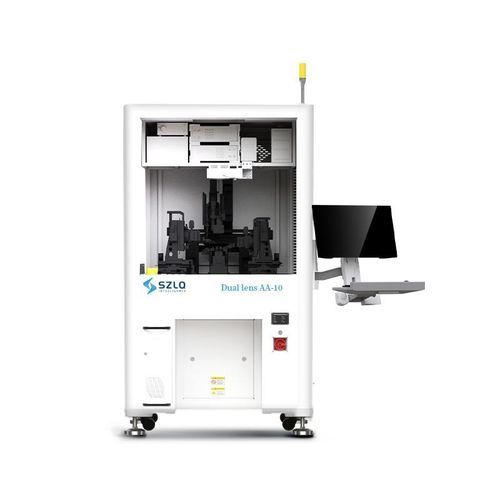

Mechanisches Ausrichtsystem Dual lens AA-10-z

optischfür optische AnlagenWellenleiter und Glasfaser-Array

Das Dual-Linsen-System AA-10-z ist ein aktives Ausrichtungssystem für die synchrone Kopplung von Doppel-Linsen. Eine direktangetriebene Nano-Linearbewegungsplattform gewährleistet hohe Kopplungseffizienz, Stabilität und Genauigkeit. Die Anlage integriert zwei hochpräzise aktive Kopplungs- und Montageeinheiten mit sechs Freiheitsgraden, hochpräzise visuelle Führung, obere/untere visuelle Kalibrierung, LENS-Druckrückmeldung und Kraftregelung, automatische Dosierung und UV-Aushärtung sowie eine optional temperierte Trägerplatte — geeignet für Kleinserienvalidierung und großvolumige Produktion.

Hauptmerkmale

• Zwei hochpräzise aktive Kopplungs- und Montageeinheiten mit sechs Freiheitsgraden
• Direktantrieb Nano-Linearbewegungsplattform für verbesserte Kopplungseffizienz und Genauigkeit
• Hochpräzise visuelle Führung mit oberer und unterer visueller Kalibrierung
• LENS-Druckrückmeldung und Touch-Bottom-Kraftregelung
• Automatische präzise Dosierung und automatische UV-Aushärtung
• Optionale temperierte Trägerplatte
• Hocheffizientes Luftschwimm-Dämpfungssystem
• Bedienerfreundliche Softwareoberfläche, hohe Gerätekompatibilität und schnelles Werkzeugwechseln
• Kompaktes Design für einfache Integration

Anwendungsbereiche

• Photonik
• Leistungsbauelemente
• Mikrowellen-RF-Bauelemente
• Sektor für neue Energiefahrzeuge

Eigenschaften / Technische Spezifikationen

• Betriebsumgebung: Temperatur 22°C ± 2°C; Luftfeuchtigkeit 55% ± 5%
• Wiederholbare Positioniergenauigkeit der gekoppelten Lineachsen: ±100 nm
• Gerätegewicht: ca. 650 kg
• Positiver Druckquelle: Druck ≥ 0,5 MPa; Anschlussdurchmesser: 8 mm
• Negativer Druckquelle: Vakuumgrad ≤ -80 KPa; Anschlussdurchmesser: 8 mm (Vakuumpumpe optional)
• LENS-Vakuumadsorption mit Kraftregelungsrückmeldung
• Dosierpositionierung und Rückmeldung der Touch-Bottom-Kraftregelung
