USB-Überwachungsgerät 3EX5 080-1

drahtlos

Überblick
Die Überwachung von Überspannungsableitern ist in elektrischen Energieanlagen entscheidend, um einen zuverlässigen Betrieb sicherzustellen und die Lebensdauer der Ableiter zu verlängern, die die Ausrüstung vor schädlichen Überspannungen schützen. Siemens Energy bietet Überwachungslösungen vom einfachen Impulszähler bis zu Arrester Condition Monitors und Sensarresters™ für ferngesteuerte zustandsbasierte Verwaltung und Analytik.

Warum Überspannungsableiter überwachen?

• Früherkennung von Zustandsänderungen
• Vermeidung unvorhergesehener Ausfälle
• Optimierte Wartungsplanung
• Verbesserte Anlagenverwaltung und Netzzuverlässigkeit

Lösungstypen
Die Lösungen von Siemens Energy decken verschiedene Anforderungen ab: einfache Impulszähler, Sensor-/Anzeige-Kombinationen für die Fernüberwachung, Arrester Condition Monitors (ACM) zur Analyse von Leckströmen und Harmonischen sowie Sensarresters™ für vernetzte Überwachung mit Analytik.

Impulszähler
Die 3EX5-Familie umfasst reine Impulszähler und Versionen mit Leckstrommessung. Der 3EX5 030 ist ein Impulszähler, der in die Schutzerdung des Ableiters eingebaut wird. Der 3EX5 050 ergänzt dies um einen integrierten Leckstrommesser. Ausgewählte -1 Versionen können einen passiven Hilfskontakt für Fernablesung enthalten.

Counter für Fernüberwachung (3EX5 060 / 3EX5 062)
Der Sensor 3EX5 060 wird in den Erdleiter des Ableiters integriert, zählt Impulsantworten und misst kontinuierlich den Leckstrom. Die Anzeige 3EX5 062 visualisiert Impulse und Leckstrom an einem entfernten Ort (Kabelverlegung bis zu 200 m möglich) und bietet eine Anschlussmöglichkeit für lokale Oszilloskopmessungen (Messleitung als Zubehör erhältlich).

Arrester Condition Monitors (ACM)

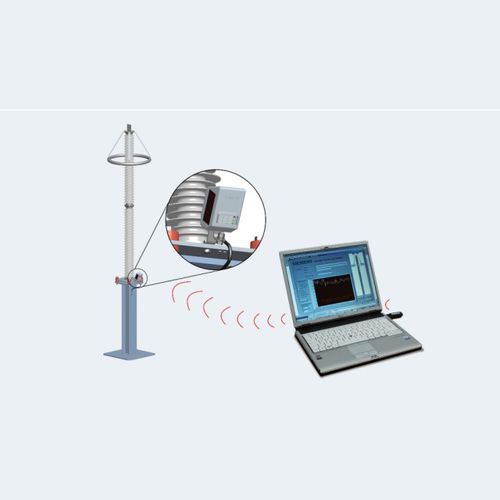

Der Basis-ACM (3EX5 080-0) misst den gesamten Leckstrom und Impulsströme, führt eine 3. Harmonische-Analyse mit Netzkompensation durch, wendet eine Temperaturkorrektur an und zeigt den Zustand über Ampel-LEDs an. Das Gerät kann zum erweiterten ACM (3EX5 080-1) aufgerüstet werden, indem ein Funk-USB-Modul und die Software ACM Service Tool hinzugefügt werden, um detaillierte Visualisierung, Analyse, Parametereinstellung und Software-Updates zu ermöglichen. Die Version 3EX5 080-1 des ACM-Überwachungsgerätes ist mit einem Funk-USB-Modul ausgestattet und bietet eine direkte und drahtlose Kommunikation mittels PC oder Notebook. Mit Hilfe des USB-Funkmoduls (3EX5 086) und der Software ACM Service Tool kann eine Verbindung zwischen einem Monitoring-Gerät und einem PC hergestellt werden; die Software ermöglicht Darstellung, Analyse und Auswertung der gemessenen und berechneten Daten sowie Änderung kundenspezifischer Parameter (Ableitertyp, Datum/Uhrzeit-Korrektur, Ortsangabe, Name etc.) und Durchführung von Software-Updates.

Sensarresters™ — Intelligente, vernetzte Überwachung

• Echtzeit-Fernzugriff: Online-Zustandsabfrage und Alarme über Web- und Mobilinterfaces.
• Integration von Datenanalytik: Unterstützt Trendbewertungen und prädiktive Wartung.
• Drahtlose Kommunikation: Ermöglicht drahtlose Datenübertragung und Ferndiagnose.

Hauptmerkmale und Vorteile

• Umfassende Überwachung: Vom Impulszählen bis zur fortgeschrittenen Leckstrom- und Harmonischenanalyse sowie Energieabsorptionsprotokollierung bei erweiterten Geräten.
• Langfristige Trendanalyse: ACM-Geräte protokollieren tägliche Leckströme über Jahre für präzise Trendbewertung.
• Fernzugriff: Verringert Vor-Ort-Inspektionen und vereinfacht das Abrufen von Daten.
• Integration: Für die Nachrüstung an vorhandenen Ableitern ohne mechanische Änderungen ausgelegt.
• Erhöhte Sicherheit: Früherkennung unterstützt die Vermeidung katastrophaler Ausfälle.

Downloads und Dokumentation
Produktbroschüren, technische Datenblätter und Bedienungsanleitungen sind als PDF-Ressourcen verfügbar und beschreiben Sensarresters™ sowie die 3EX5-Familien von Impulszählern und ACM, deren Merkmale und Bestellinformationen.

Technische Spezifikationen

• Produktfamilie / Marke: Siemens Energy Überwachung von Überspannungsableitern (Sensarresters™, 3EX5-Serie).
• Impulszähler-Modelle: 3EX5 030 (Impulszähler), 3EX5 050 (Impulszähler + Leckstrommessgerät); -1-Versionen können einen passiven Hilfskontakt für Fernablesung enthalten.
• Fernsensor / -anzeige: 3EX5 060 (Sensor: Impulszählung, kontinuierliche Leckstrommessung); 3EX5 062 (Anzeige: visualisiert Impulse und Leckstrom bis zu 200 m Entfernung; lokale Oszilloskop-Anschlussmöglichkeit).
• Arrester Condition Monitor (ACM): 3EX5 080-0 misst Gesamtleckstrom, Impulsströme, 3. Harmonischengehalt mit Netzkompensation, temperaturkorrigierte Leckstromtrends und LED-Zustandsanzeige; aufrüstbar auf 3EX5 080-1 mit Funk-USB-Modul und ACM Service Tool für PC-Visualisierung, Analyse und Updates.
• Sensarresters™-Funktionen: Echtzeit-Fernzugriff (Web & Mobile), drahtlose Datenübertragung, Integration mit Analytik für prädiktive Wartung.
• Gemessene Größen: Impulszählungen, Gesamtleckstrom, Impulsströme, 3. Harmonischer Gehalt, temperaturkorrigierte Leckstromtrends, Energieabsorptionsprotokollierung.
• Installation: Sensor in die Ableitererdung integriert; Anzeigeeinheit fernmontierbar (3EX5 062 bis zu 200 m Verkabelung).
• Schnittstellen & Upgrades: passive Hilfskontakte für Fernablesung (ausgewählte Versionen), Funk-USB-Modul (3EX5 086) für PC-Konnektivität bei erweiterten ACM-Versionen.
• Typische Vorteile: Früherkennung von Fehlern, optimierte Wartungsplanung, Reduktion ungeplanter Ausfälle, Verlängerung der Anlagenlebensdauer.
