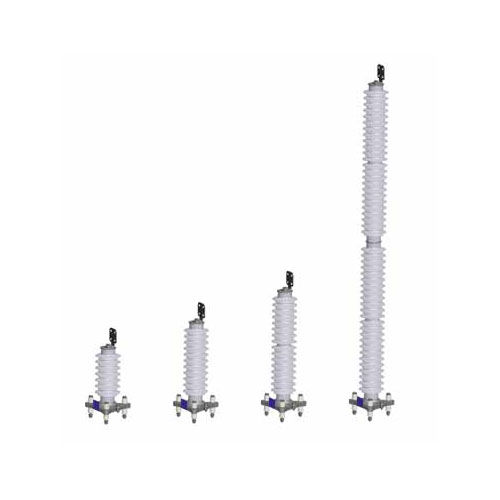

Überspannungsableiter / Klasse I 3EL series

für Stromnetzfür raue UmgebungenVaristo

Übersicht
Hochspannungs-Ableiter sind Schutzgeräte, die elektrische Energieanlagen vor transitorischen Überspannungen durch Blitzeinschläge, Schaltvorgänge und andere Störungen schützen, indem sie Stoßströme zur Erde ableiten und Spannungsimpulse auf sichere Werte begrenzen. Siemens Energy bietet ein umfassendes Portfolio an Ableiterlösungen, darunter Silikonkautschuk- und Porzellanausführungen für Anwendungen von Mittel- bis Ultrahochspannung.

Wesentliche Funktionen und Merkmale

• Überspannungsschutz: schnelle Ableitung transienter Spannungspeaks zum Schutz elektrischer Systeme
• Anlagensicherheit: verhindert Isolationsausfälle und verlängert die Lebensdauer von Betriebsmitteln
• Systemzuverlässigkeit: minimiert Ausfallzeiten und Wartungskosten
• Hohe mechanische Stabilität: ausgelegt für Stützfunktionen und Regionen mit hoher seismischer Aktivität

Produktfamilien-Highlights

• 3EL Silikon-Ableiter (Cage Design™): Silikongehäuse direkt auf MOVs aufgebracht mit einer FRP-Stabgitterkonstruktion für hohe mechanische Festigkeit; hydrophobes, UV-beständiges, flammwidriges und selbstverlöschendes Silikon; Lichtbogenauslenkung ohne Auswurf interner Teile; geeignet als Stations- oder Leitungsableiter; Spannungsfähigkeit bis 800 kV.
• 3EQ Silikon-Ableiter (komposites Hohlkern-Design): Silikonhülle auf einem glasfaserverstärkten Hohlkern für außergewöhnliche mechanische Stabilität; spezielle Flanschdichtungen zur Verhinderung von Feuchteintritt und Teilentladungen; richtungsabhängige Druckentlastungseinrichtungen für sichere Lichtbogenabführung; ideal für seismische Zonen, windbelastete Gebiete und Stützisolator-Anwendungen; Spannungsfähigkeit bis 800 kV.
• 3EP Porzellan-Ableiter: Porzellangehäuse mit FRP-Gitter für robuste mechanische Festigkeit; ausgezeichnetes Dichtungssystem und richtungsabhängige Druckentlastungseinrichtungen; ausgelegt für starke seismische oder windbelastete Umgebungen und Anwendungen mit sehr robusten Stützfunktionen; Spannungsfähigkeit bis 800 kV.

Technische Highlights und Vorteile
Die Siemens Energy Konstruktionen kombinieren hohe Spannungsfähigkeit, mechanische Stärke und fortschrittliche Materialeigenschaften, um Lösungen für anspruchsvolle Hochspannungsanwendungen bereitzustellen. Produktvarianten (3EL, 3EQ, 3EP) erlauben die Auswahl entsprechend Installationsanforderungen (Station vs. Leitung), Umgebungsbedingungen (Küste, Wüste, verschmutzte Luft) und mechanischen Beanspruchungen (Erdbeben, Wind).

Vergleich (ausgewählte Merkmale)
Merkmal | 3EL silicone Cage Design™ | 3EQ komposit Hohlkern | 3EP Porzellan-Design
Maximale Spannung | Bis zu 800 kV | Bis zu 800 kV | Bis zu 800 kV
Mechanische Festigkeit | Hoch, durch FRP-Stabgitter | Sehr hoch, durch FRP-Hohlkern | Hoch, durch Porzellangehäuse
Gehäusematerial | Silikon (hydrophob, UV-beständig) | Silikon + FRP Hohlkern | Porzellan
Überlastsicherheit | Lichtbogen entweicht im weichen Silikongehäuse | Richtungsabhängige Druckentlastungseinrichtungen | Richtungsabhängige Druckentlastungseinrichtungen
Wartung | Wartungsfrei dank Silikoneigenschaften | Langfristig zuverlässiger Betrieb | Robust in rauen Umgebungen
Anwendungsspielraum | Stations- oder Leitungsableiter | Stationsableiter in seismischen/windbelasteten Zonen | Stationsableiter in seismischen/windbelasteten Zonen
Gewicht | Leicht für einfachen Transport und Installation | Moderat | Schwerer, aber sehr langlebig

Anwendungen

• Übertragungs- und Verteilungsstationen: Schutz der Infrastruktur vor transitorischen Überspannungen
• Leistungstransformatoren und Reaktoren: Sicherstellung zuverlässigen Betriebs und langer Lebensdauer
• Schaltanlagen und Steuergeräte: Absicherung gegen elektrische Störungen
• Freileitungen und Erdkabel: Aufrechterhaltung der unterbrechungsfreien Stromversorgung
• Standorte mit Blitzhäufigkeit, Erdbebenrisiko oder extremen Wetterbedingungen: zuverlässiger Schutz in herausfordernden Umgebungen

Warum Siemens Energy Hochspannungs-Ableiter

• Erprobte Zuverlässigkeit durch jahrzehntelange Felderfahrung
• Fortschrittliche Materialien (Silikon, Verbundwerkstoffe, Porzellan) für verbesserte Haltbarkeit und Leistung
• Sicherheitsorientierte Konstruktionen (richtungsabhängige Druckentlastung, Lichtbogenmanagement) zur Minimierung von Risiken bei Überlast
• Breiter Spannungsbereich mit Lösungen bis zu 1.200 kV für Ultrahochspannungsanwendungen
• Anpassbare Ausführungen zur Erfüllung projekt- und umgebungsspezifischer Anforderungen

Technische Daten / Spezifikationen

• Spannungsfähigkeit: Produktfamilienlösungen für Anwendungen von Mittelspannung bis Ultrahochspannung; Portfolio umfasst Lösungen bis 1.200 kV (Portfolio-Ebene) und spezifische Ausführungen bis 800 kV.
• Gehäusematerialien: Silikonkautschuk (hydrophob, UV-beständig, flammhemmend, selbstverlöschend) und hochwertige Porzellanoptionen.
• Mechanisches Design: FRP-Stabgitter (3EL), FRP-Hohlkern (3EQ) oder Porzellangehäuse (3EP) zur Abdeckung unterschiedlicher mechanischer Anforderungen.
• Abdichtung und Feuchteschutz: Feuchtigkeitsdichtes Silikonmolding und spezielle Flanschdichtungen zum Verhindern von Eindringen und Teilentladungen.
• Überlast- und Sicherheitsfunktionen: Richtungsabhängige Druckentlastungseinrichtungen (3EQ, 3EP) und lichtbogensicheres Silikongehäuse (3EL) zur sicheren Lichtbogenableitung ohne Auswurf interner Teile.
• Umweltgeeignetheit: Hervorragende Leistungsfähigkeit bei Verschmutzungsbelastung für Küsten-, Wüsten- und stark verschmutzte Gebiete; überlegene Abdichtung gegen Feuchtigkeit und Kontamination.
• Typische Anwendungen: Transformatoren, Leistungsschalter, Generatoren, Motoren, Kondensatoren, Durchführungen, Schaltanlagen, Traktionsfahrzeuge, Übertragungsleitungen und Umspannwerke.
• Wartung: Silikonbasierte Ausführungen bieten wartungsfreien Betrieb aufgrund der Materialeigenschaften; Porzellanausführungen bieten langfristig robuste Leistung in rauen Umgebungen.
